Ich besitze immer noch zwei ZX Spectrum 48K aus meinen allerersten Tagen der Heimcomputer. Der erste ist mein eigener, den ich 1985 von meinen Eltern als Weihnachtsgeschenk bekommen habe. Der andere gehörte einem Freund. Er war kaputt und konnte nicht repariert werden, also wollte er ihn zuerst wegwerfen, gab ihn dann aber stattdessen mir.

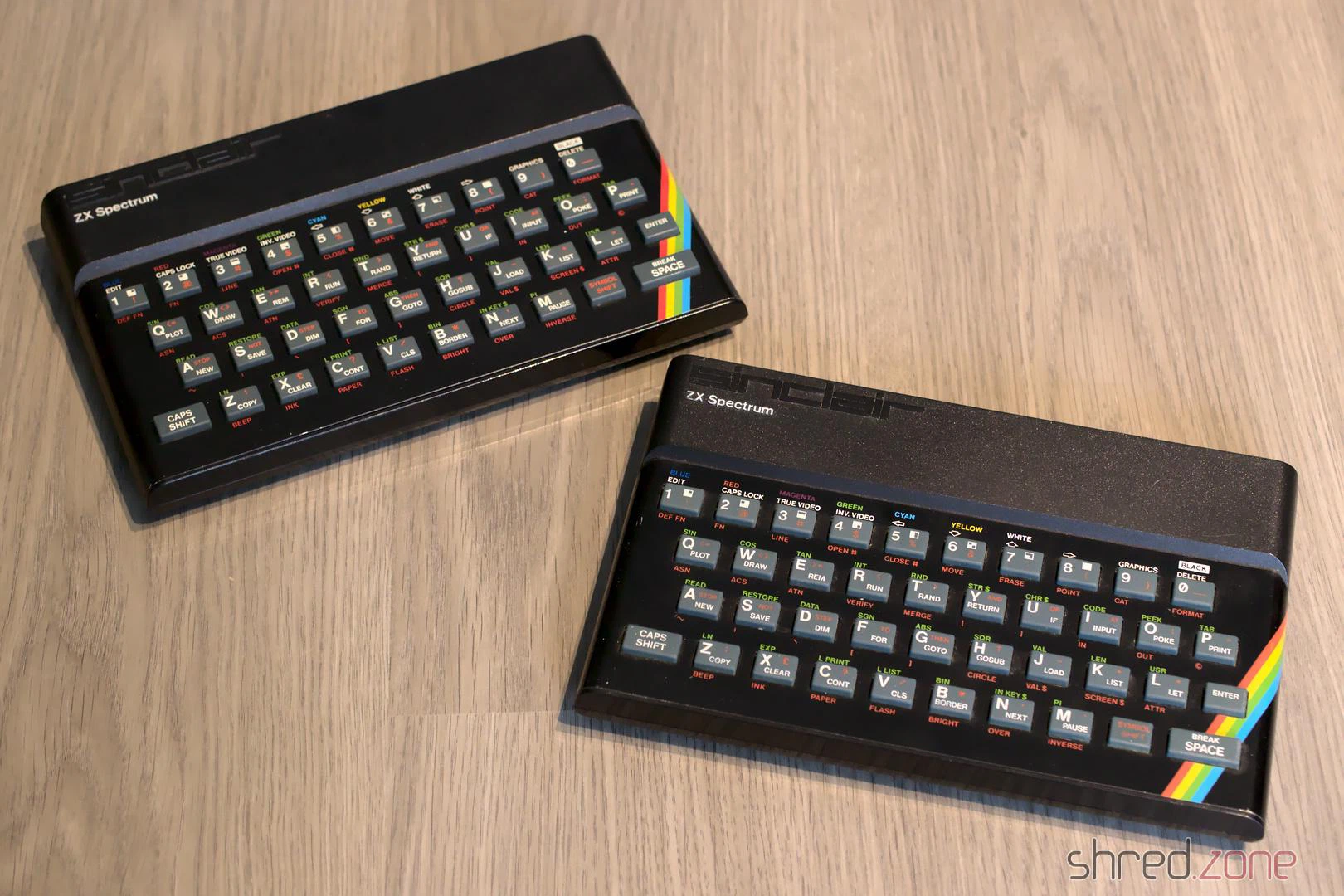

Hier sind also die beiden Schwestern…

In diesem Artikel geht es um die Restaurierung meines eigenen ZX Spectrum. Es wird eine Fortsetzung für den anderen geben.

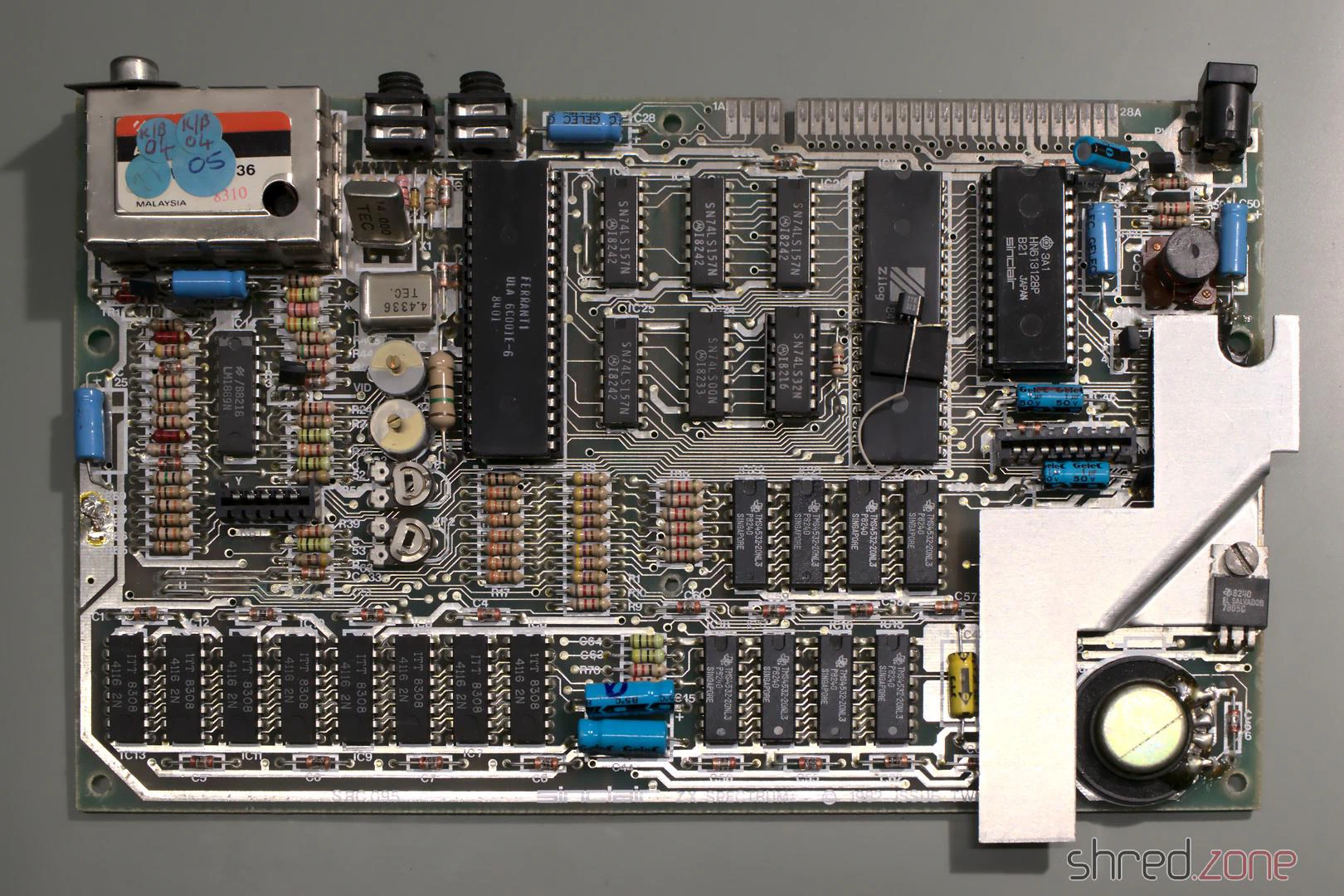

Lass uns einen Blick unter die Haube werfen. Dieser Speccy hat ein Standard Issue Two Board, mit einem frei verdrahteten Transistor auf der CPU als übliche Werksmodifikation dieses Boards.

Soweit sieht es ganz gut aus. Lass uns herausfinden, ob er noch funktioniert.

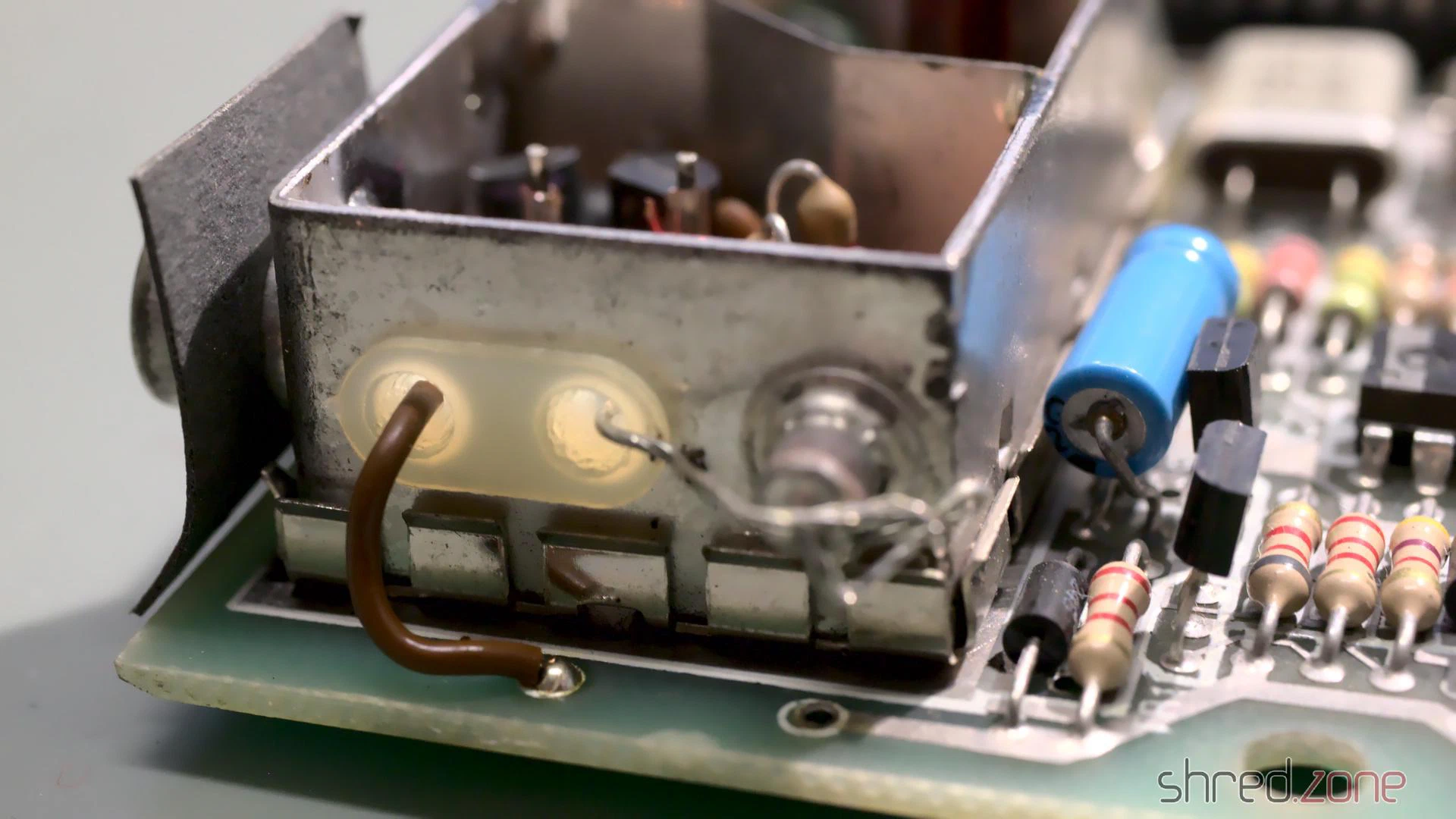

Composite-Mod

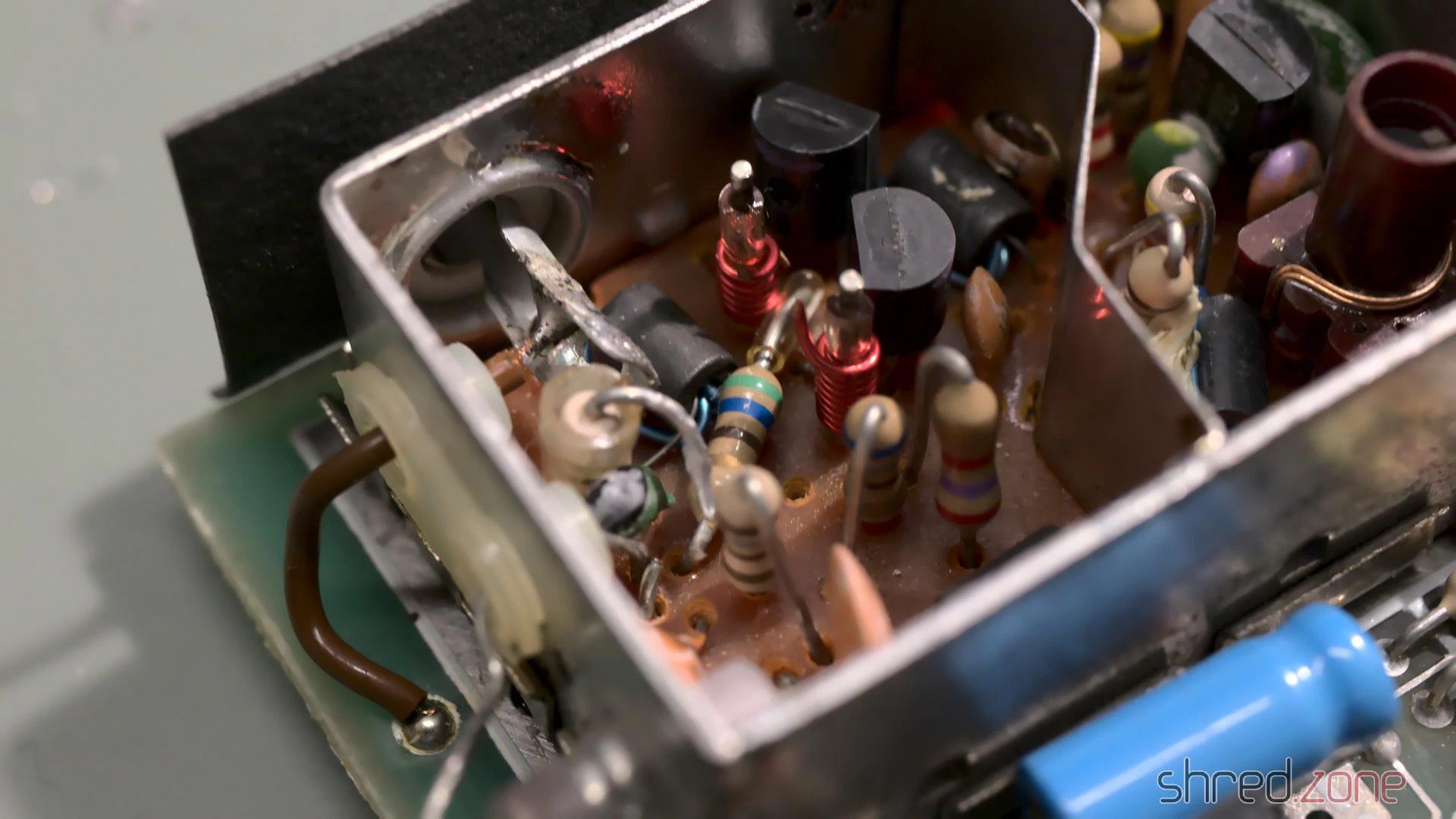

Alle Heimcomputer dieser Ära waren so konzipiert, dass sie an den “Antenneneingang” eines gewöhnlichen Farbfernsehers angeschlossen werden konnten. Der Fernseher wurde auf den UHF-Kanal 36 eingestellt, um das Signal zu empfangen. Die Bildqualität war damals ganz in Ordnung, aber für heutige Standards schlecht.

Heute haben fast alle Fernseher einen Composite-Eingang, sodass das Signal nicht mehr moduliert werden muss. Glücklicherweise lässt sich der ZX Spectrum leicht modifizieren, um ein Composite-Signal auszugeben. Zuerst werden die zwei vorhandenen Drähte an der Seite des TV-Modulators entlötet und einfach zur Seite gebogen (damit der Mod bei Bedarf rückgängig gemacht werden kann). Im Inneren des Modulators wird der Widerstand von der Cinch-Buchse getrennt. Dann wird ein neuer Draht vom ehemaligen Signalpad auf der Außenseite direkt zur Cinch-Buchse verbunden.

Nach dieser Modifikation kann der Spectrum direkt an den “Composite In” des Fernsehers angeschlossen werden. Die Modifikation kann leicht rückgängig gemacht werden, und es ist nicht nötig, ein zusätzliches Loch in das Gehäuse zu bohren.

Testen

Ich habe die originalen ZX Spectrum Netzteile verloren, aber jedes stabilisierte 9 V Netzteil mit mindestens 1,5 A reicht als Ersatz. Es ist sehr wichtig, die Polarität des Hohlsteckers zu überprüfen! Die meisten modernen Netzteile haben den Pluspol an der Innenseite des Steckers, während der ZX Spectrum den Pluspol an der Außenseite erwartet:

Viele Speccys wurden sicherlich durch die Verwendung eines Ersatznetzteils mit der falschen Polarität getötet.

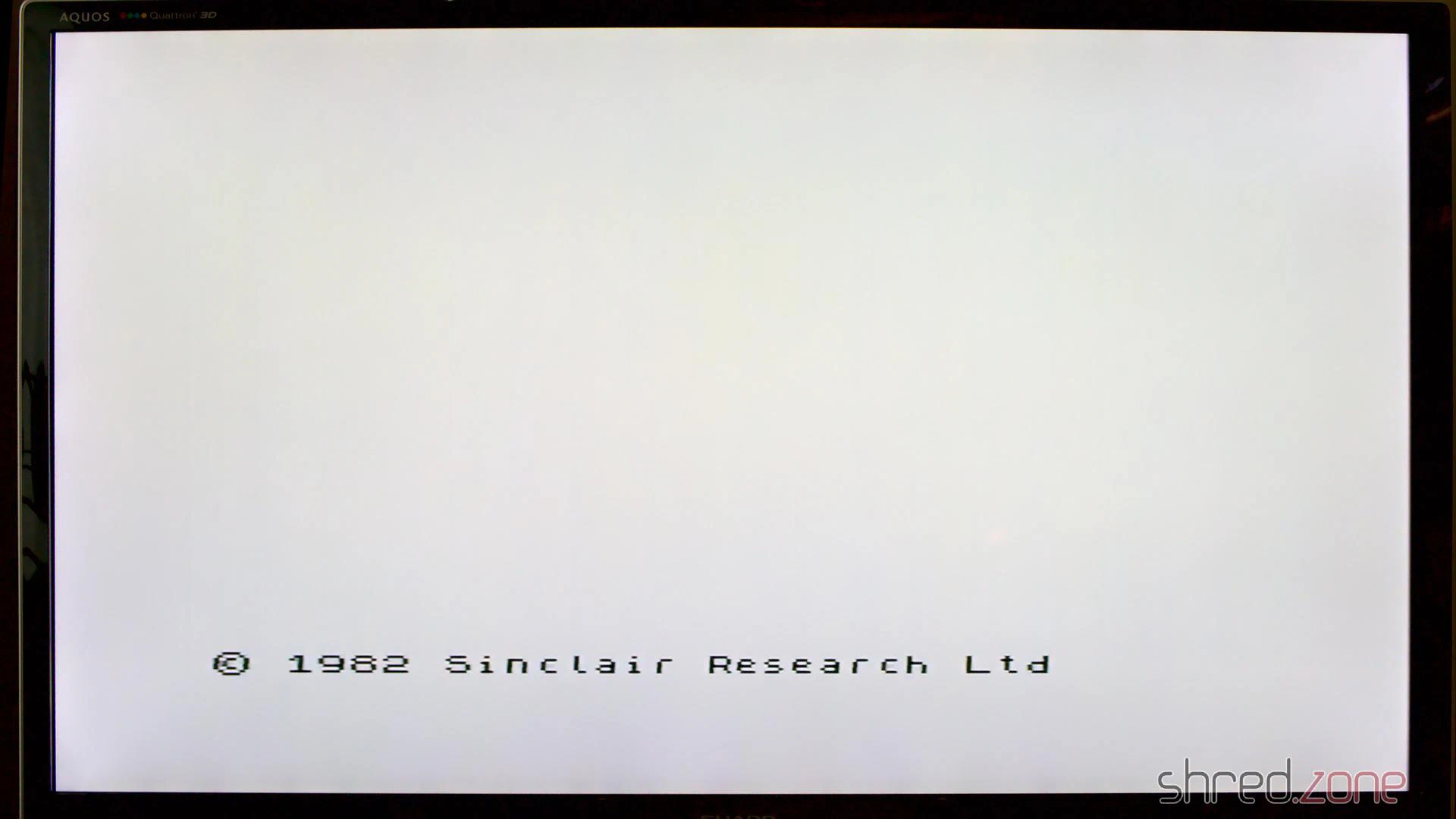

Ich habe ihn eingeschaltet und zu meiner Überraschung funktionierte er immer noch!

Alles, was ich jetzt noch tun müsste, ist ihm die übliche technische Überholung zu verpassen.

Recapping

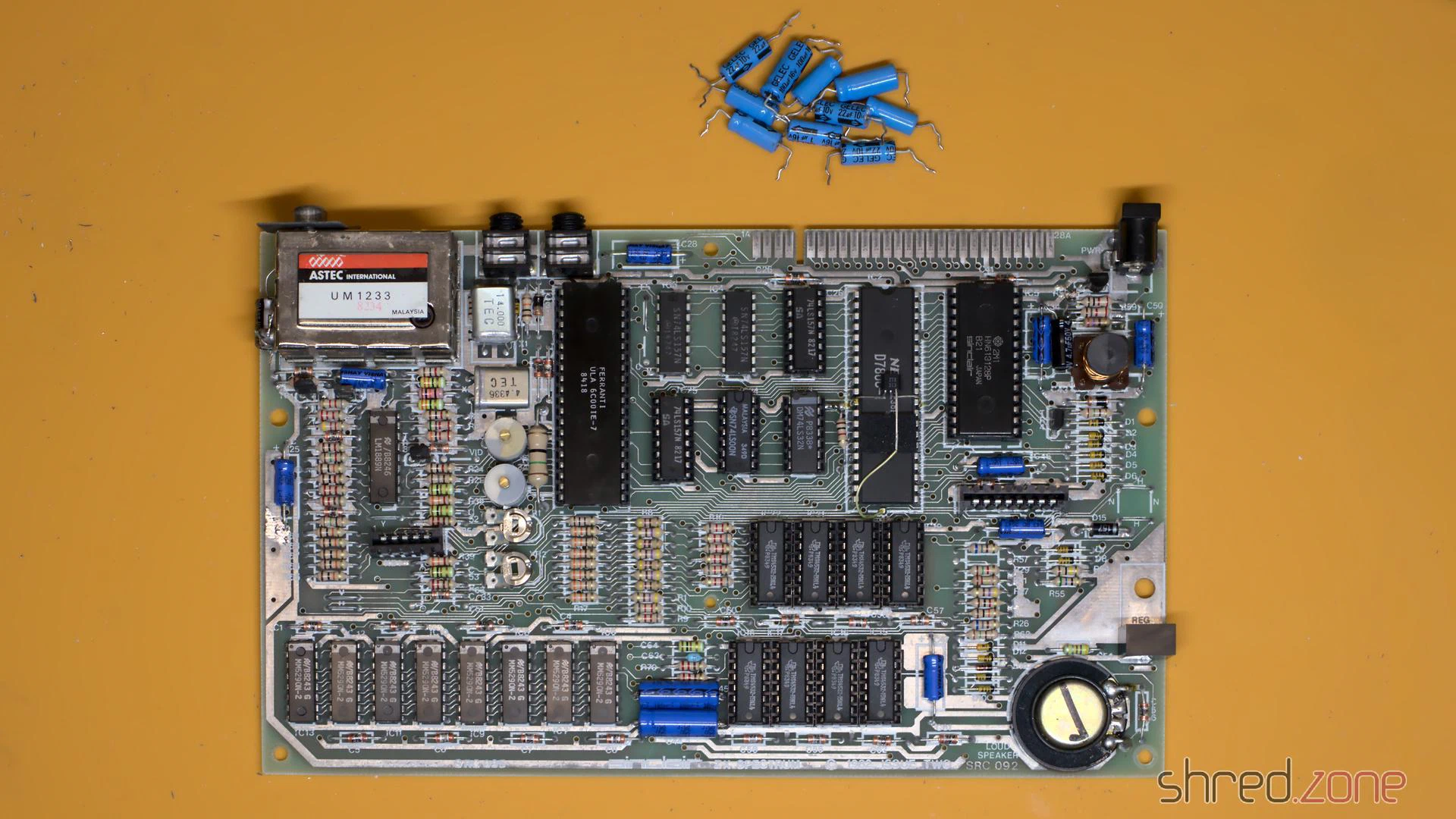

Als erstes müssen die Elektrolytkondensatoren ausgetauscht werden. Die alten trocknen im Laufe der Jahre aus und verlieren ihre Kapazität. Einige können sogar auslaufen und die Platine beschädigen.

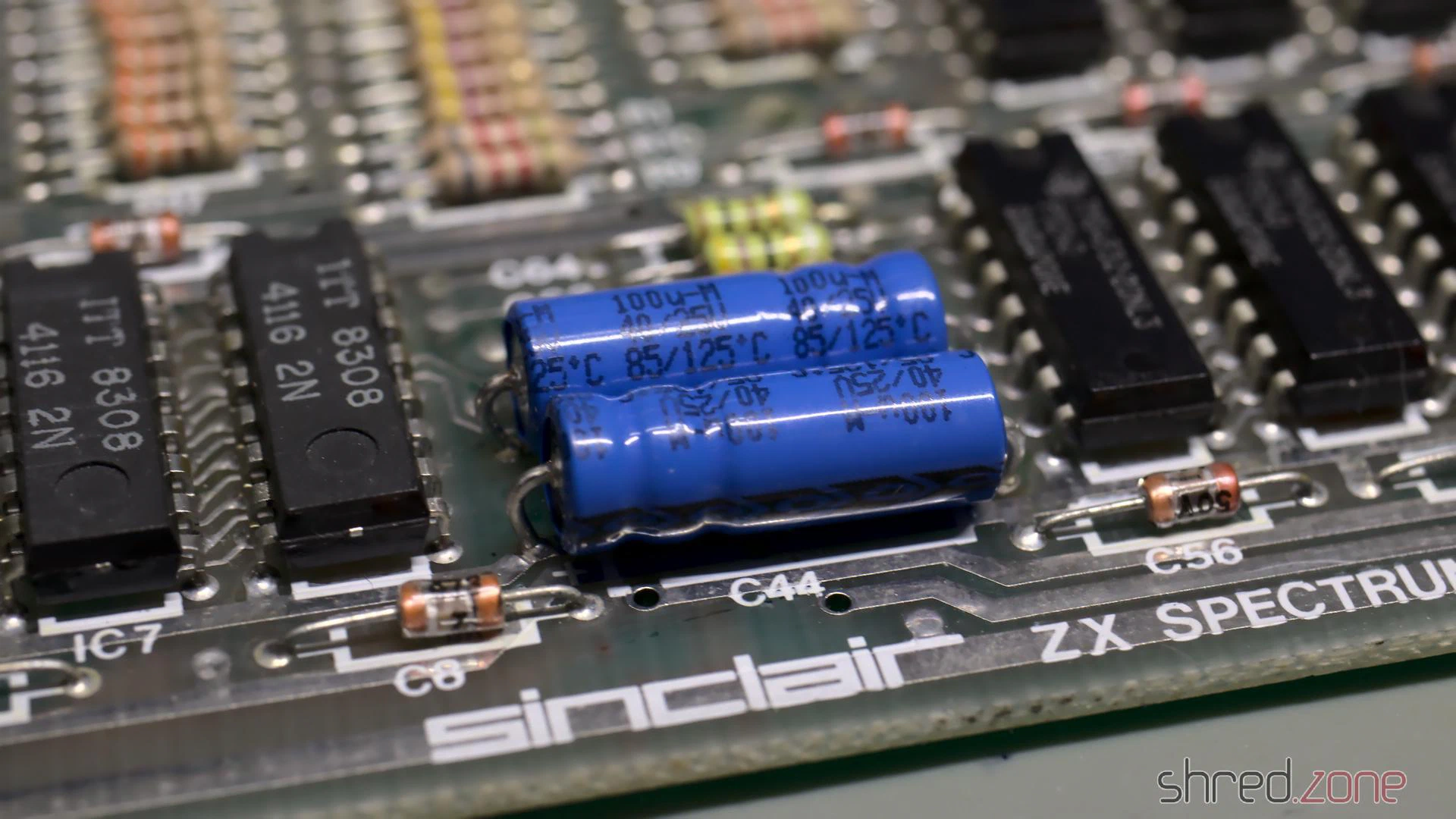

Um das alte Aussehen zu erhalten, bevorzugen viele Leute axiale Kondensatoren mit der klassischen Form und einer blauen (oder zumindest schwarzen) Farbe.

Hochwertige axiale Kondensatoren sind schwer zu finden und recht teuer. Ich habe mich für Vishay-Kondensatoren mit einer erwarteten Lebensdauer von 2.000 Stunden entschieden. Die Referenzfotos des Händlers haben mich jedoch getäuscht. Die schönen schwarzen “klassischen” Kondensatoren hatten eine seltsame Form und eine Aluminium- oder kunststoffgraue Farbe. Sie sind nicht von schlechterer Qualität, ganz im Gegenteil, aber sie sehen einfach nicht nach Vintage aus. Ich habe mich trotzdem entschieden, sie zu verwenden.

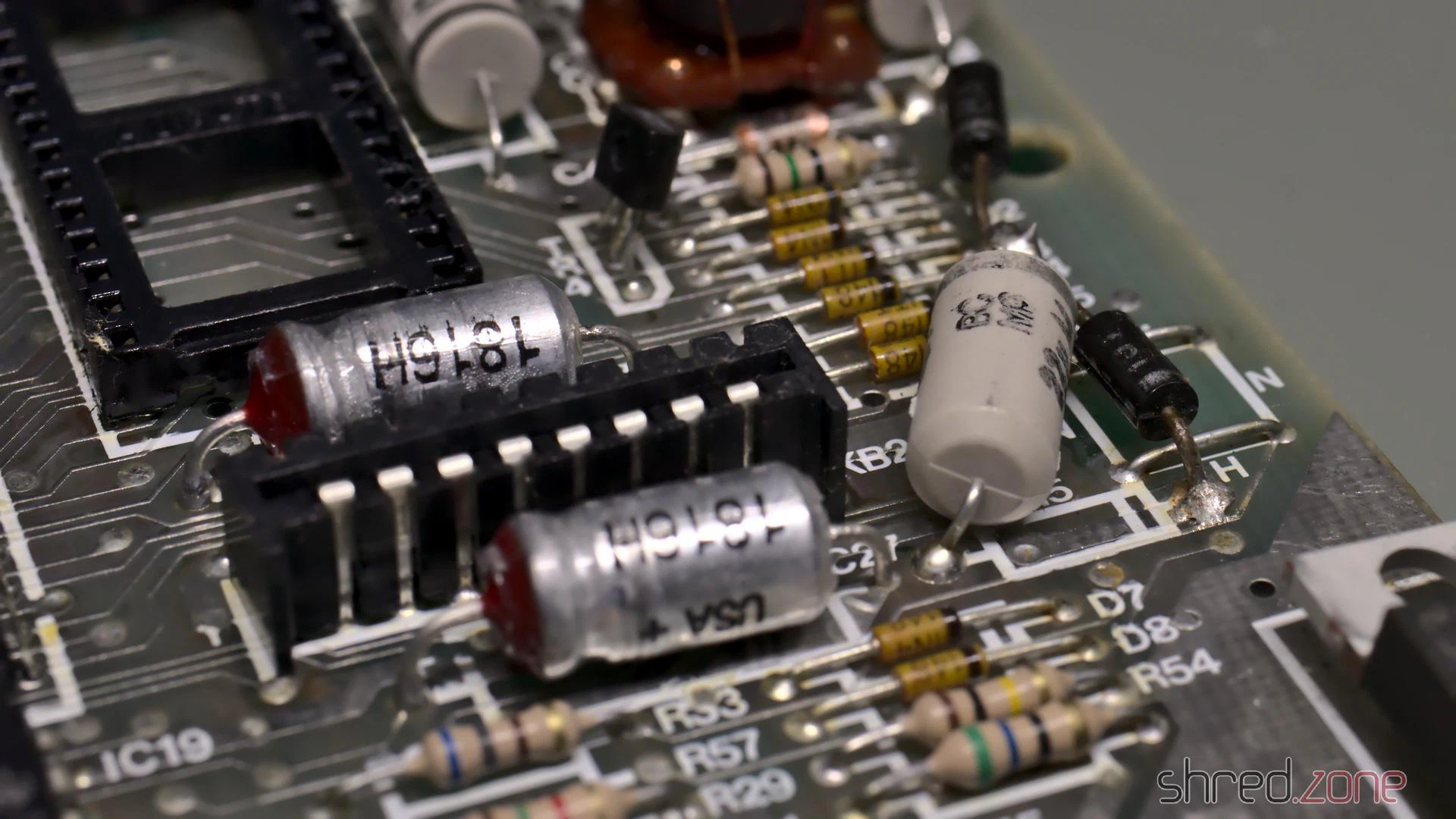

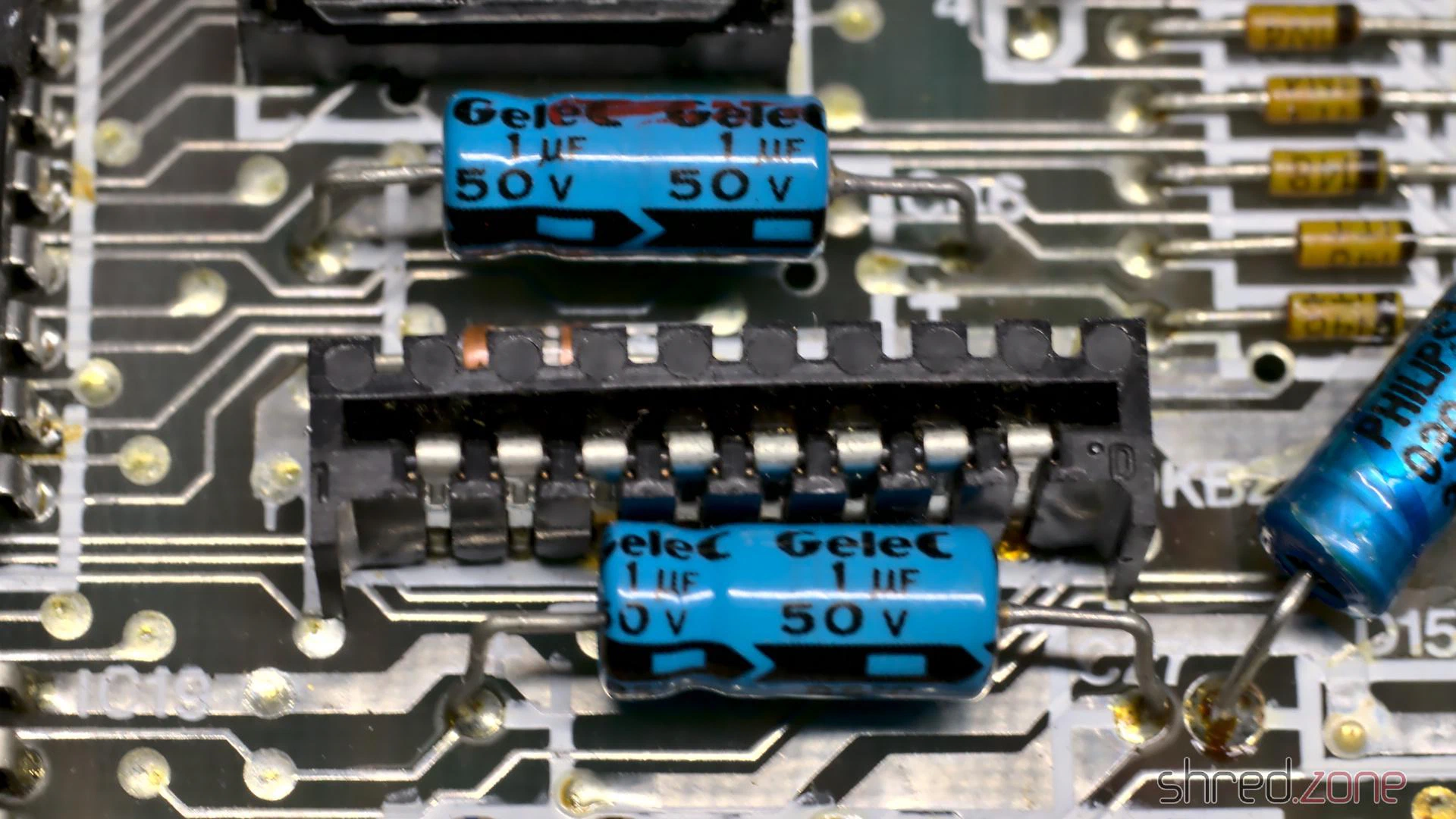

Es gibt eine Falle bei den Issue 2 Boards: Die Polarität von C46 ist auf dem Siebdruck falsch herum angegeben. Der Kondensator muss mit dem positiven Ende nach links eingebaut werden.

Nach dem Recapping habe ich die Platine gründlich mit Isopropanol und einer Zahnbürste gewaschen. Dann war es Zeit für einen weiteren Test.

Operation erfolgreich…

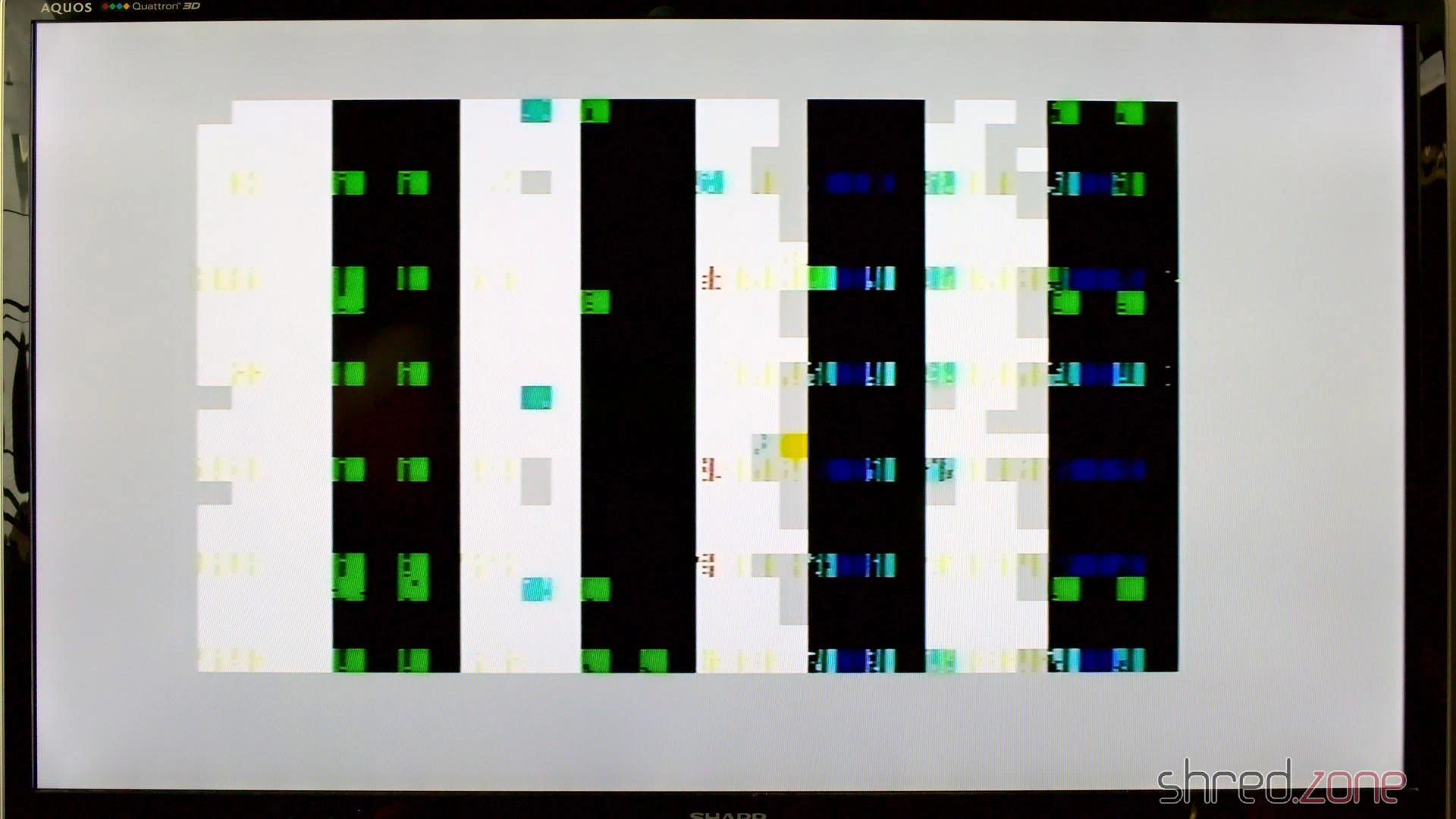

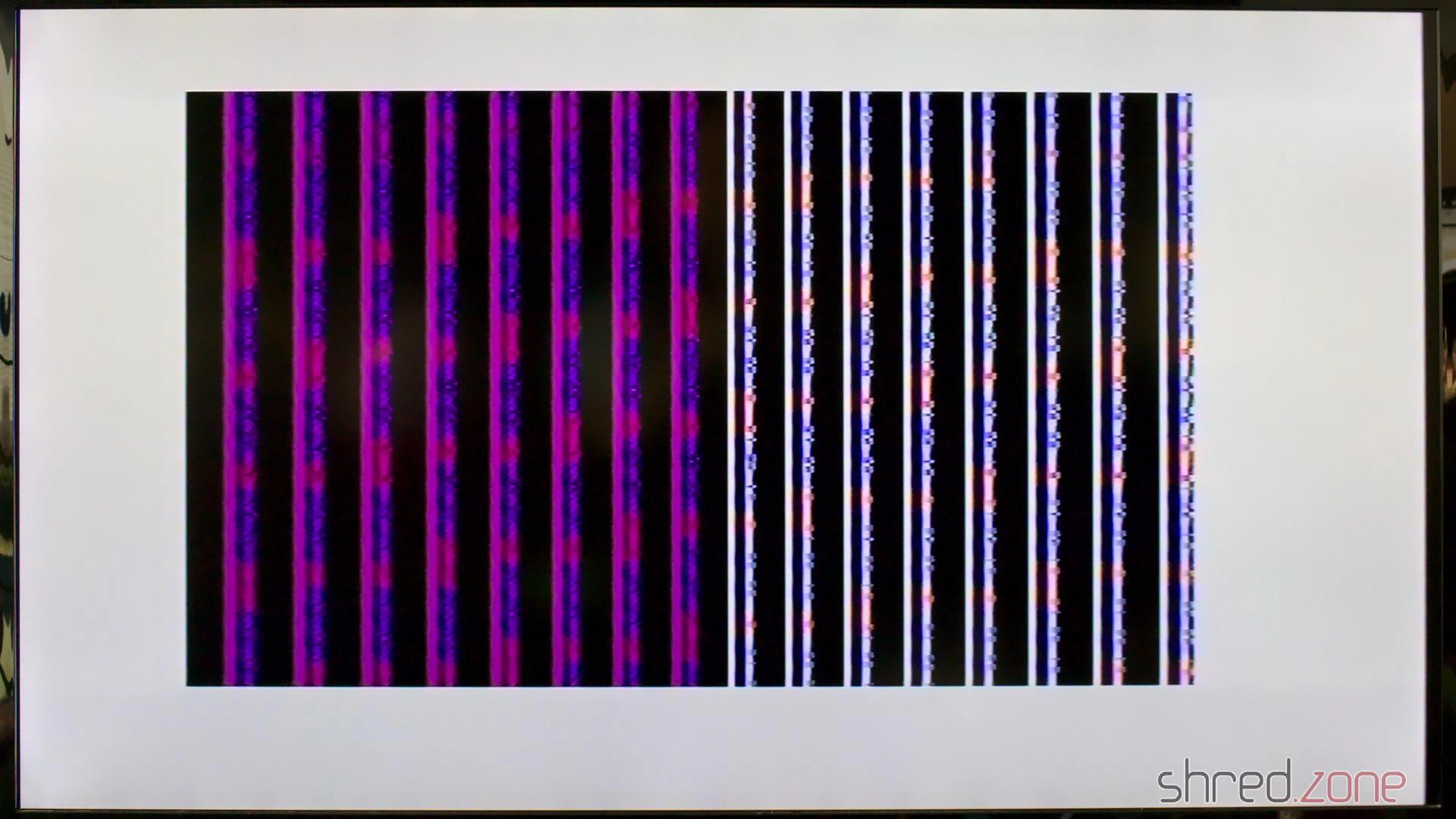

…aber der Patient ist tot. Das habe ich gesehen, als ich ihn wieder eingeschaltet habe:

Offensichtlich habe ich etwas kaputt gemacht. 😯 Aber was?

Zuerst habe ich die Spannungen überprüft, aber sie waren in Ordnung. Kein Chip wurde heiß, außer der ULA, aber das ist normal.

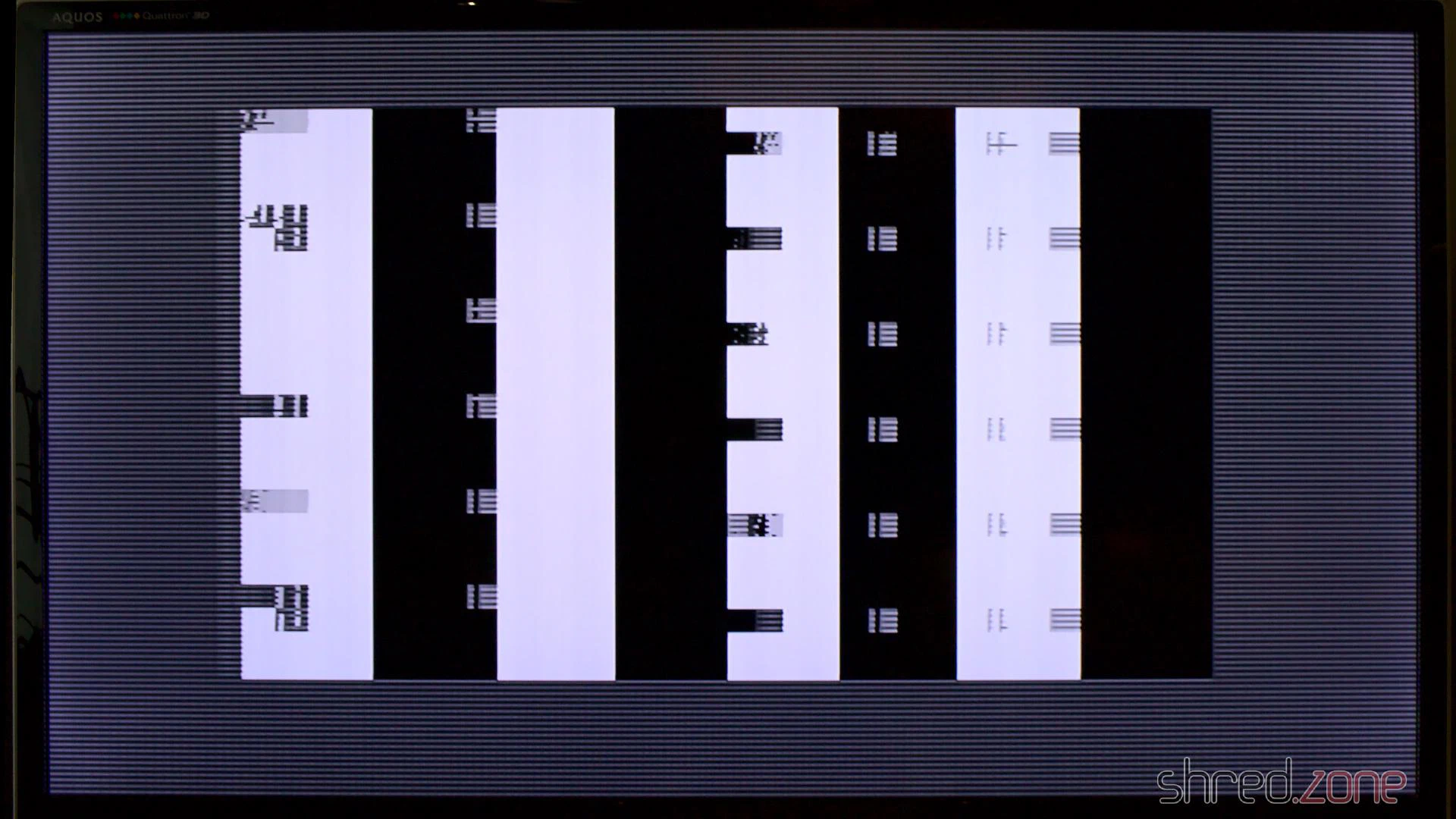

Der ROM-Chip ist gesockelt, also habe ich ihn entfernt. Ohne das ROM führt die CPU immer den gleichen Befehl aus (RST 38h), was den Speicher füllt und zu einem deutlichen Bildschirmpattern führt.

Das Muster war da, also war die CPU in Ordnung, aber es gab etwas Rauschen darin. Ich vermutete einen kaputten RAM-Chip, und das Signal auf dem Datenbus sah auf dem Oszilloskop tatsächlich etwas seltsam aus. Ich begann, ein paar verdächtige RAM-Chips auszutauschen, aber um es kurz zu machen, es änderte nichts. Ich war offensichtlich auf dem Holzweg.

Ich testete das ROM, aber es war in Ordnung. Ich tauschte die ULA gegen die aus dem anderen Speccy, aber es half auch nicht. Ich überprüfte alle Kondensatoren, die ich ersetzt hatte, aber sie hatten die richtigen Werte und die richtige Ausrichtung, sogar dieser berüchtigte C46.

Was war gerade passiert, das einen zuvor funktionierenden Spectrum so schwer beschädigt hat?

Mir fiel auf, dass IC23 als einziger Standardchip in diesem Gerät gesockelt war. Er muss aus einer früheren Reparatur stammen, denn im Gegensatz zu allen anderen Lötstellen war das Zinn dort gelblich. Als ich die Stellen mit der Spitze meines Lötkolbens berührte, brutzelten sie auch. Das war einfach Schrott. Ich entfernte das alte Zinn komplett und lötete einen neuen Sockel ein.

Könnte das das Problem gewesen sein? Ich gab dem Speccy Strom. Und ja, er funktionierte wieder! 😄

Ich vermute, als ich die Platine mit Isopropanol gereinigt habe, habe ich das Flussmittel in diesen alten Lötstellen teilweise gelöst, wodurch sie kalt wurden. IC23 wird für das korrekte Zugriffs-Timing des oberen RAMs verwendet. Bei einem falschen Timing könnte das obere RAM einfach den gesamten Datenbus gestört haben.

Abschlussarbeiten

Nachdem der Speccy wieder zum Leben erweckt war, machte ich noch ein paar abschließende Reinigungen.

Ein defekter TR4 ist eine häufige Ursache für einen kaputten Spannungswandler. Hier funktionierte er noch, aber ich habe ihn vorsichtshalber durch einen ZTX651 ersetzt, was der zuverlässigere Nachfolgertyp ist.

Ich habe auch präventiv den 7805 Spannungsregler durch einen frischen ersetzt und Wärmeleitpaste zur besseren Kühlung verwendet. In der Retro-Szene ist es üblich, den 7805 durch einen modernen Step-Down-Wandler zu ersetzen, der keine Kühlung benötigt, aber ich habe mich dagegen entschieden. Ich spüre gerne die Hitze eines funktionierenden ZX Spectrum.

Die Flachbandkabel der Tastaturfolie wurden über die Jahre spröde und fingen bereits an zu brechen. Zum Glück gibt es neue Folien auf dem Markt. Und da ich gerade dabei war, bestellte ich auch ein transparentes Replika-Gehäuse, eine schwarze Gummitastaturmatte und eine Chrom-Frontplatte. Mir gefällt besonders die Idee eines transparenten Gehäuses, das das Innere dieses alten Computers sichtbar macht.

Die erste der beiden Schwestern ist nun restauriert. Die andere könnte jedoch schwieriger zu restaurieren sein, da es hieß, sie sei “irreparabel kaputt”. Lass uns das herausfinden.

Nachtrag

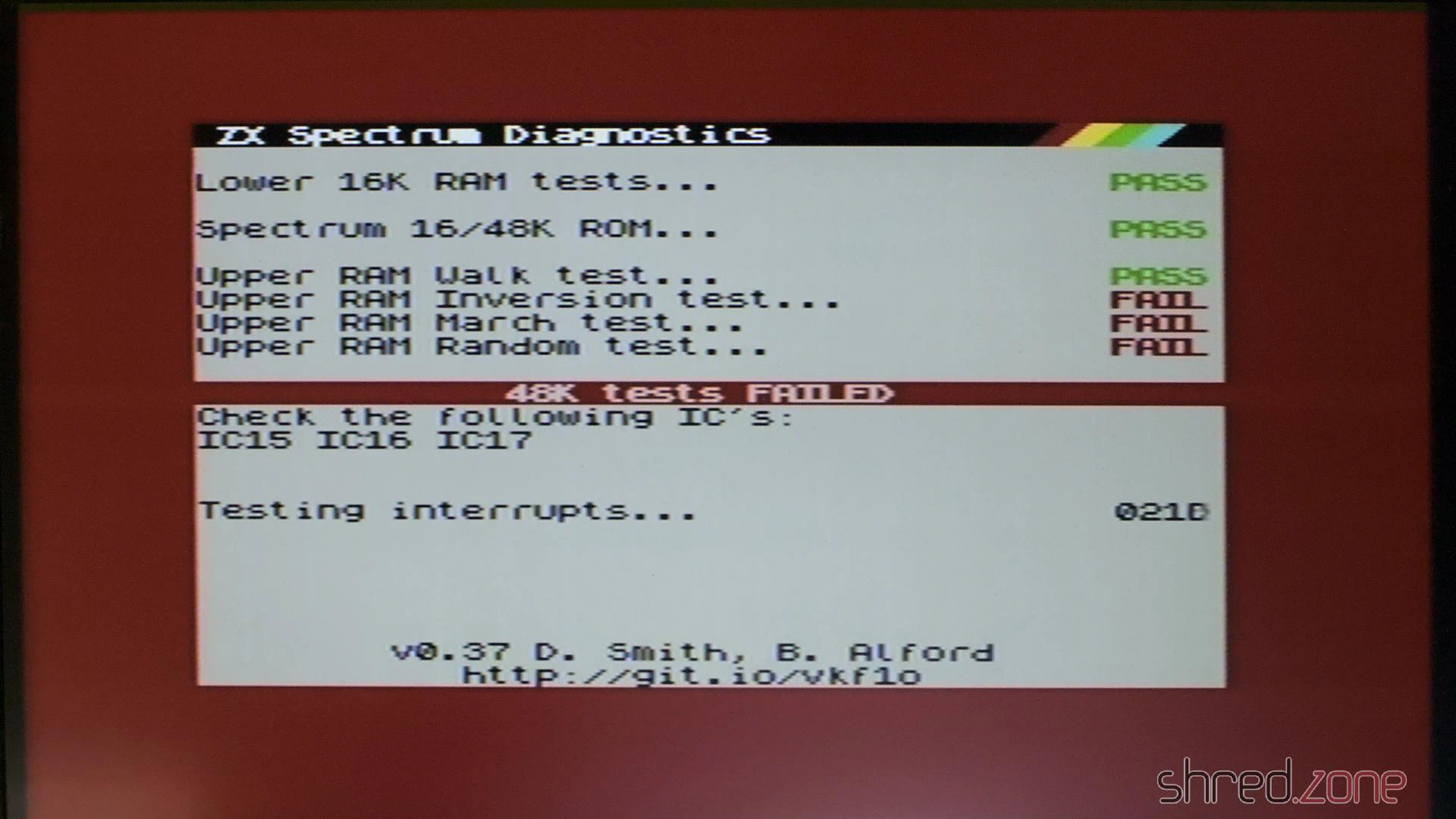

Behaupte nie, eine Reparatur sei abgeschlossen, bevor du nicht ein paar Diagnosen durchgeführt hast. Einige Monate später testete ich diesen Speccy mit einem Diag-ROM und stellte fest, dass drei obere RAM-Chips defekt waren.

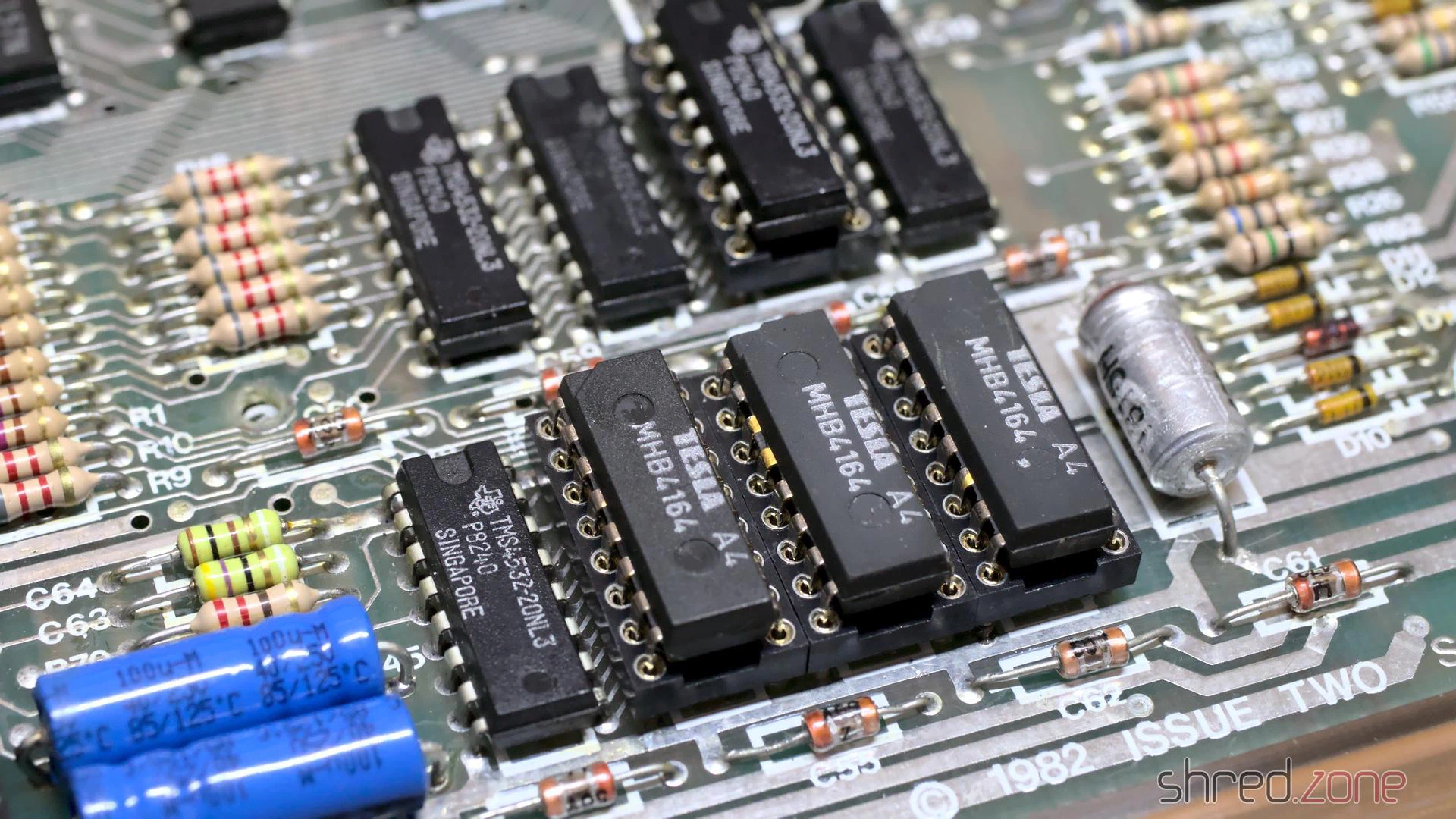

Glücklicherweise gibt das Diag-ROM genaue Hinweise darauf, welche RAM-Chips ausgetauscht werden müssen. Es war auch ein Glück, dass ich noch genügend Ersatzchips auf Lager hatte.

Der Vorteil der verwendeten MHB6164-Chips ist, dass sie echte 64KBit-RAMs sind, sodass ich nicht darauf achten muss, dass sie zu den anderen TMS4532-RAM-Typen passen. Nach dem Austausch waren alle Diagnoseprüfungen endlich grün.

Von meinen ersten Tagen mit Heimcomputern habe ich noch zwei ZX Spectrum 48K. Der erste ist mein eigener, den ich im vorherigen Teil restauriert habe. Dieser zweite Speccy war eine Spende von einem Freund. Er war kaputt und als irreparabel abgeschrieben, also wollte er ihn wegwerfen, aber ich bat ihn, ihn stattdessen mir zu geben.

Lass uns herausfinden, was wir hier haben…

Eine denkwürdige Überraschung

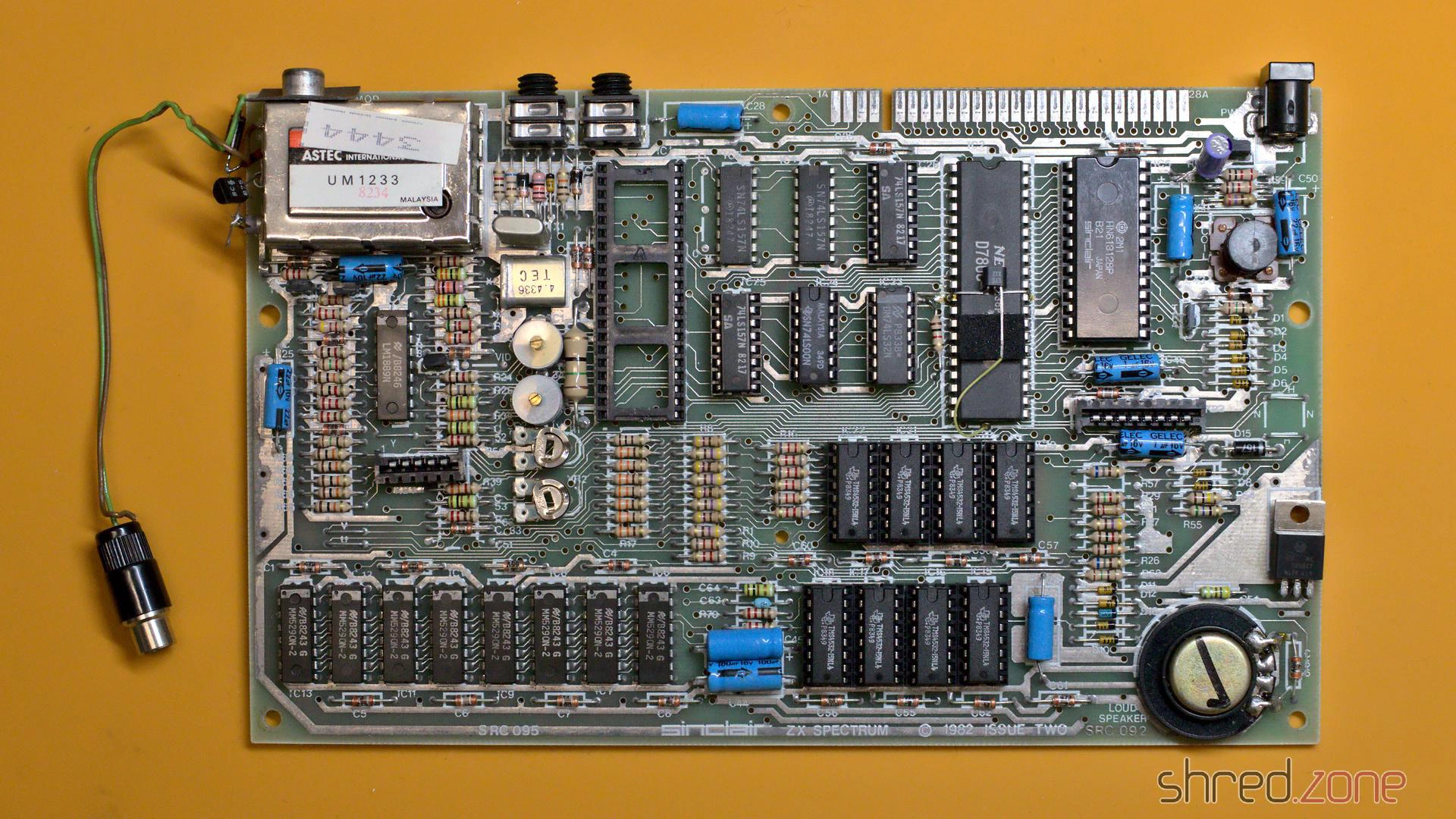

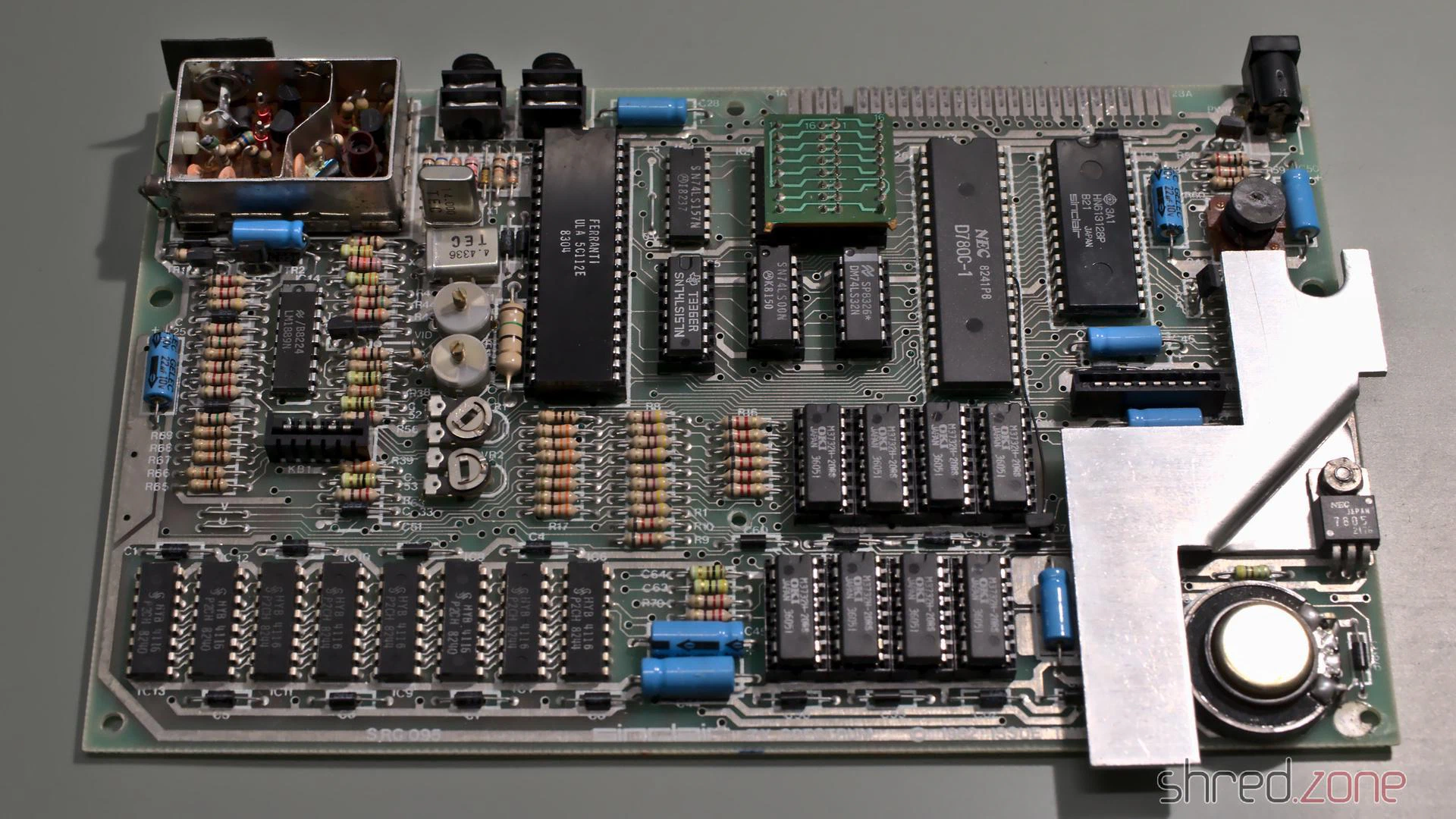

Dieser Speccy hat ebenfalls ein Issue Two-Board, aber es scheint etwas älter zu sein, weil es eine ältere ULA 5C112E-3 hat, während mein eigener eine ULA 6C001E-6 hat.

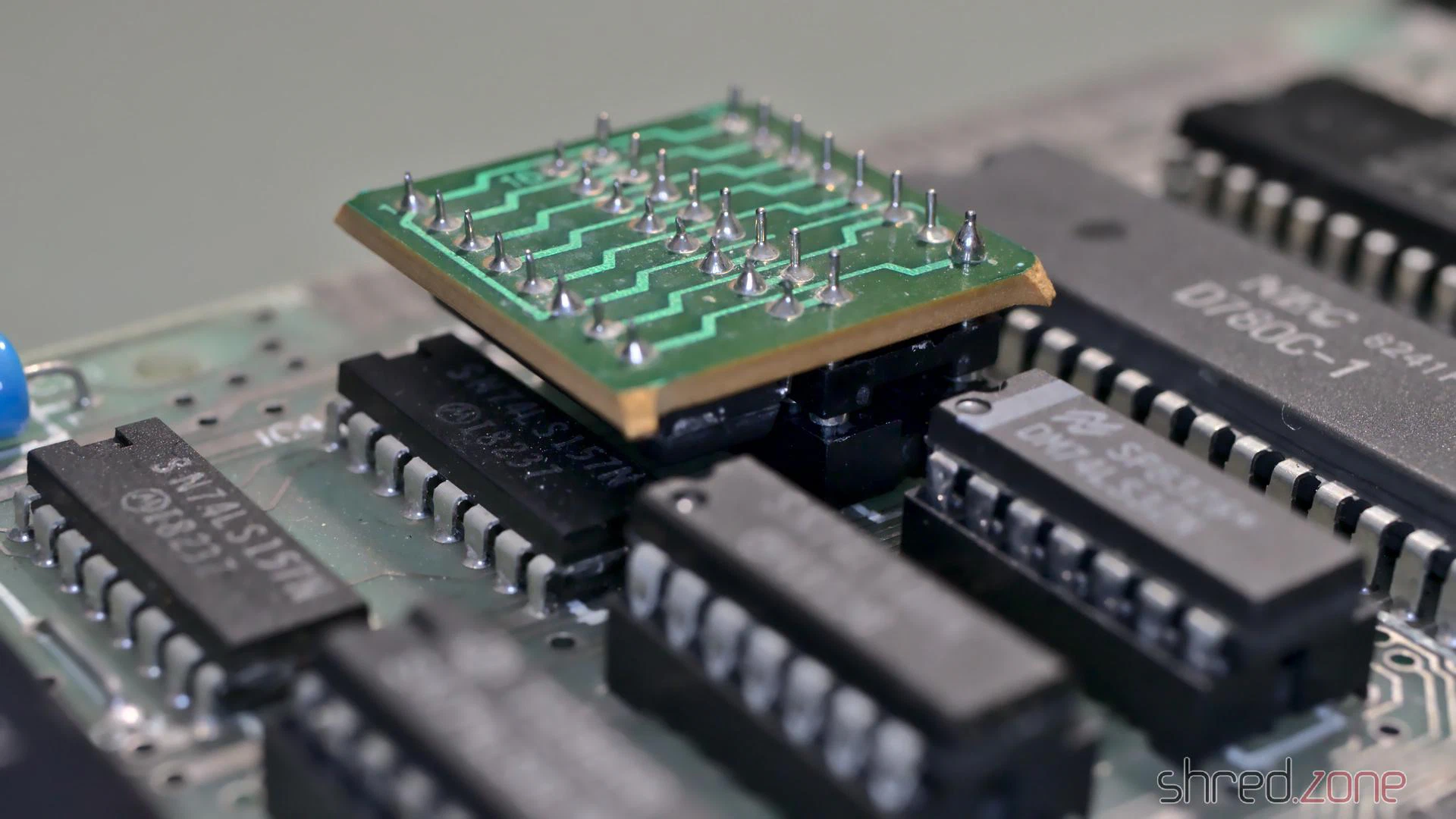

Was mich überraschte, war das winzige Daughterboard, das für IC26 verwendet wird.

Ich dachte zuerst, es sei eine Art Post-Production-Fix für einen PCB-Fehler, aber es stellte sich heraus, dass es eine viel einfachere Erklärung gibt. Für die oberen 32K RAM verwendete Sinclair acht 32KBit DRAM-Chips verschiedener Hersteller. Diese Chips waren eigentlich 64KBit-Chips, aber eine Hälfte des Speichers stellte sich nach der Produktion als defekt heraus, also wurden sie mit der halben Kapazität billiger verkauft.

Um einen Spectrum zu betreiben, müssen alle acht Chips den Defekt in derselben Hälfte haben. Eine Drahtbrücke auf der Platine konfigurierte dann, ob die “obere” oder “untere” Hälfte des RAMs verwendet werden sollte. Bei den OKI M3732-Chips, die auf dieser Platine verwendet wurden, ist die interne Speicherzellenadressierung jedoch etwas anders. Sagen wir es so: Bei diesen Chips war entweder die “linke” oder die “rechte” Hälfte defekt. Das winzige Daughterboard kümmert sich nur um die notwendige Modifikation an den Adressleitungen, um die OKI-Chips zu betreiben. Vielleicht waren sie einfach die billigsten, als Sinclair diese Charge produzierte. Ab den Issue-3-Boards gab es Jumper für die OKI-Chips, und das Daughterboard wurde nicht mehr benötigt.

Schadensbeurteilung

Um überhaupt etwas zu sehen, habe ich zuerst den “Composite-Mod” durchgeführt, den ich auch bei meinem anderen ZX Spectrum gemacht habe. Er braucht nur ein Kabel und ein paar Minuten Arbeit, es ist also gut investierte Zeit, selbst wenn sich dieser ZX Spectrum tatsächlich als irreparabel herausstellen sollte.

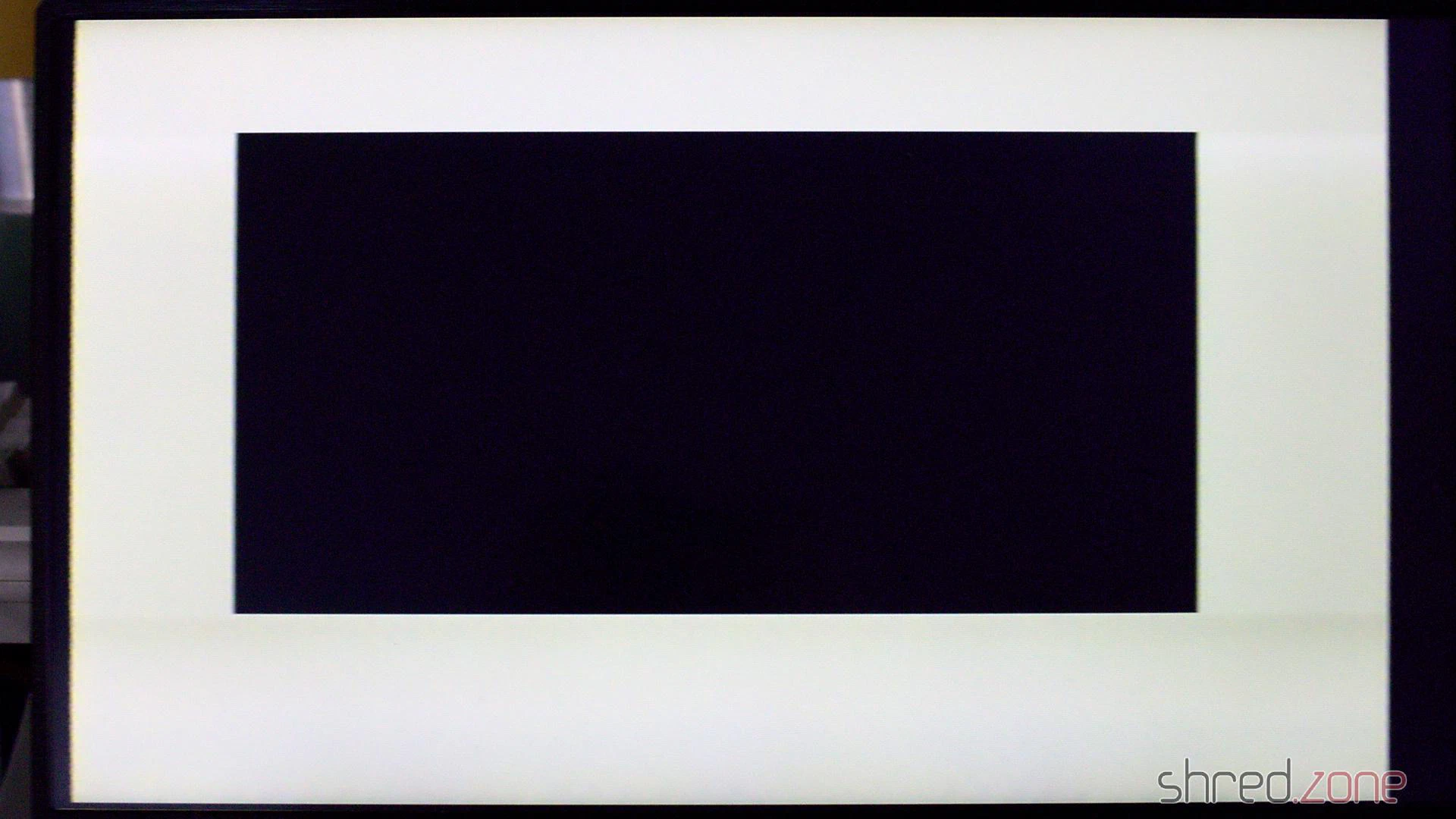

Danach habe ich den Speccy an den Fernseher angeschlossen, tief durchgeatmet und dann den Strom eingeschaltet.

Ja, dieser Computer ist definitiv kaputt.

Neue Spule

Das erste, was bei einem kaputten ZX Spectrum getestet werden sollte, ist, ob die Spannungen stimmen. Die 4116-RAM-Chips benötigen drei davon: +5V, +12V und -5V. Die +5V waren da, aber anstelle von +12V bekam ich nur +7V, während die -5V komplett fehlten.

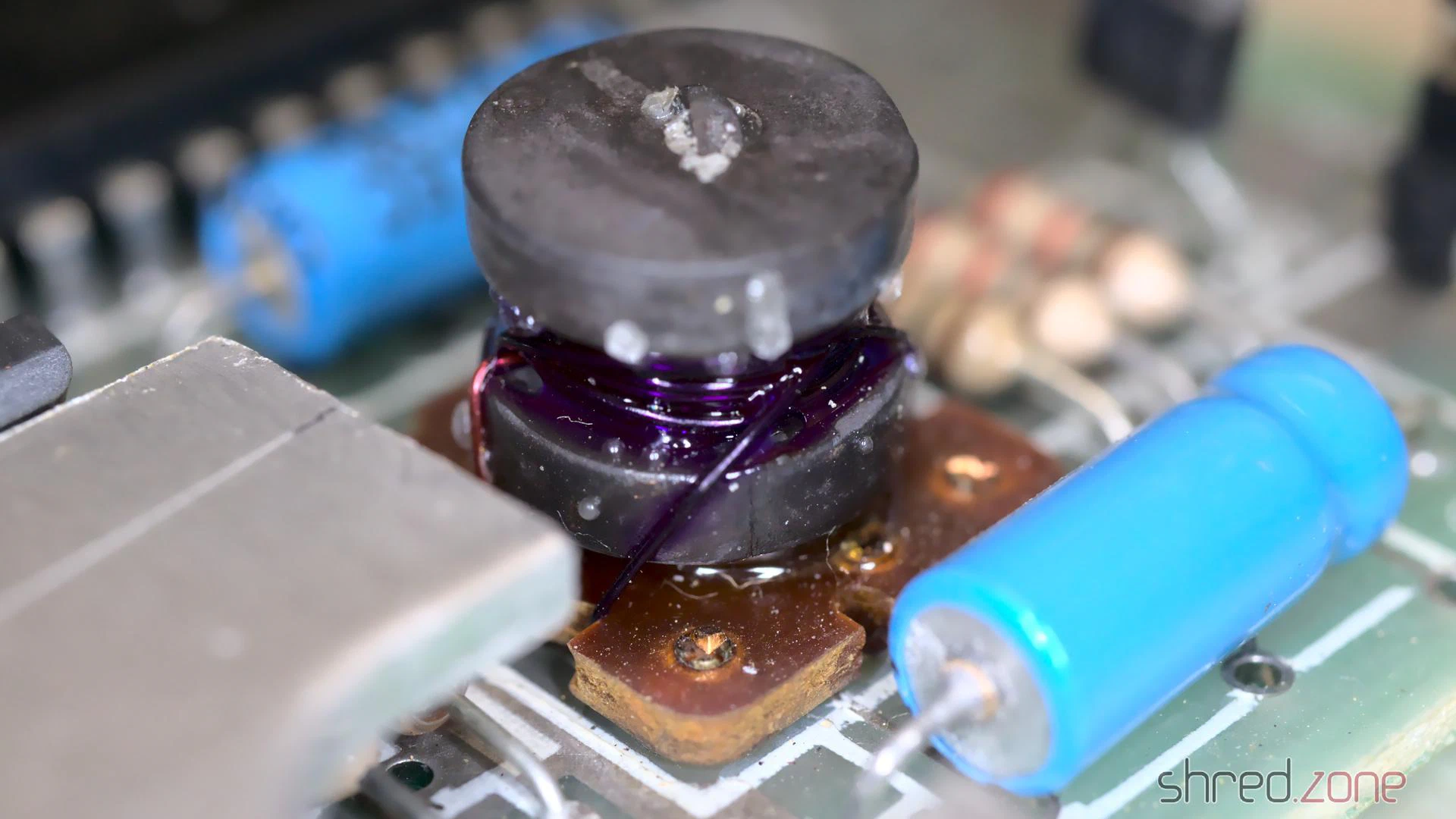

Bei weiteren Überprüfungen fand ich den Übeltäter: Die Spule war kurzgeschlossen. Und es muss eine Menge Hitze im Spiel gewesen sein, da das Isolierplastik komplett geschmolzen war und eine dunkelviolette Farbe angenommen hatte. Das linke Foto zeigt diese Spule, das rechte zeigt eine gute Spule zum Vergleich.

Diese Art von Schaden passiert normalerweise, wenn eine Erweiterungskarte entfernt wird, während der ZX Spectrum noch eingeschaltet ist, was einen Kurzschluss auf den Stromleitungen verursacht. Dieser arme Computer muss vor seinem Ableben noch ein letztes Rauchzeichen gegeben haben.

Die Spule wurde speziell für den Spectrum angefertigt. Man kann heute noch Nachbauten bekommen, aber sie sind ziemlich teuer. Warum also nicht einfach selbst eine neue wickeln?

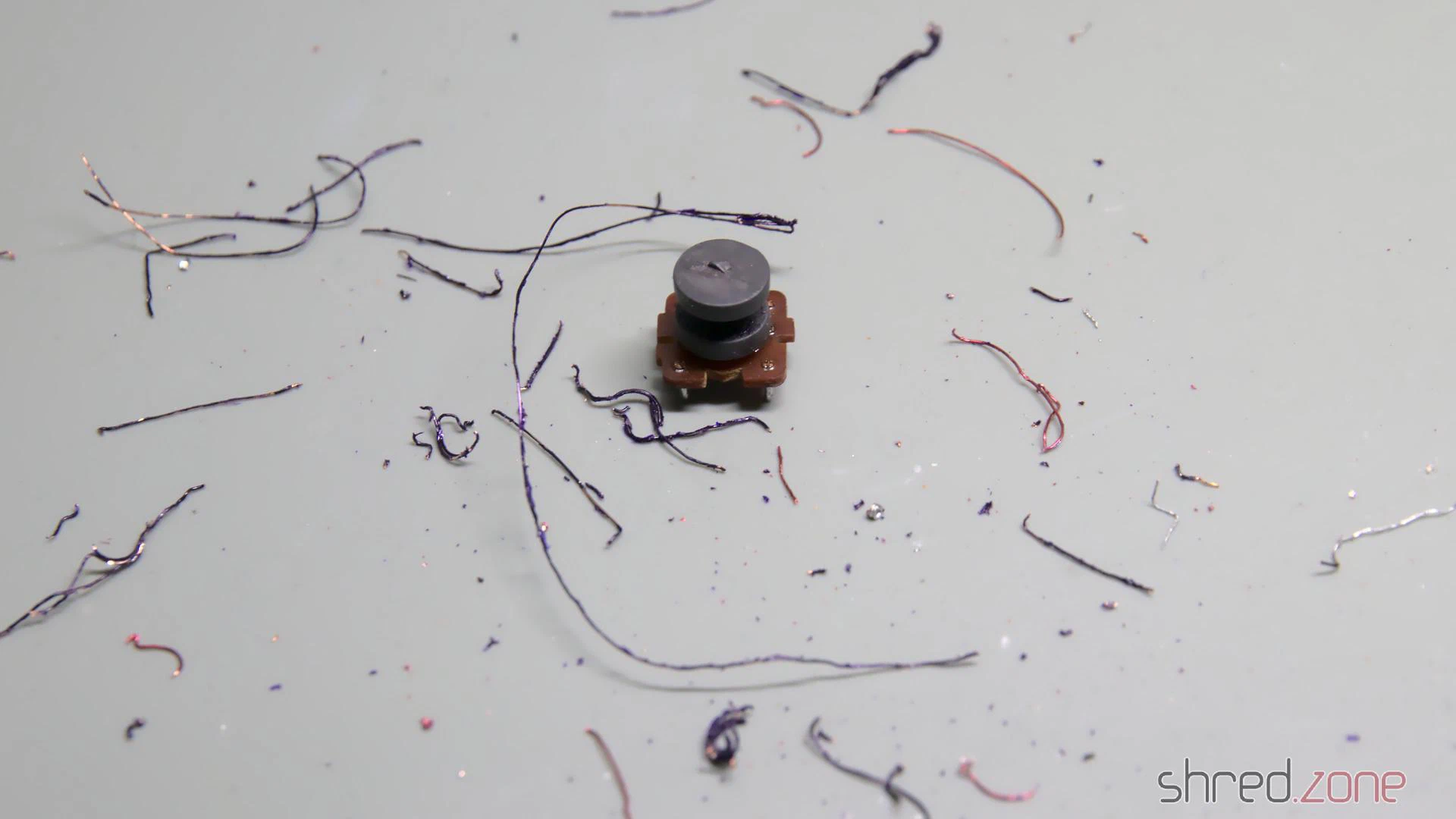

Zuerst entfernte ich gründlich den gesamten alten Kupferdraht und das verkohlte Isolierplastik. Ich hatte gehofft, dass ich die alten Spulen einfach abwickeln und die Anzahl der Wicklungen zählen könnte, aber die Isolierung war zu einem einzigen Plastiklumpen verschmolzen. Der Draht riss schließlich, und ich musste einen Cutter verwenden, um die Reste vom Ferritkern zu bekommen. Als ich fertig war, sah es so aus, als wäre die Spule einfach auf meinem Schreibtisch explodiert.

Glücklicherweise gibt uns der Schaltplan alle Informationen, die wir wissen müssen.

Der ursprüngliche Spulendraht hatte einen Durchmesser von 28AWG (oder 0,32 mm), also benötigen wir isolierten Kupferlackdraht der gleichen Stärke. Für die innere Spule benötigen wir etwa 30 cm Draht, für die äußere Spule etwa 100 cm.

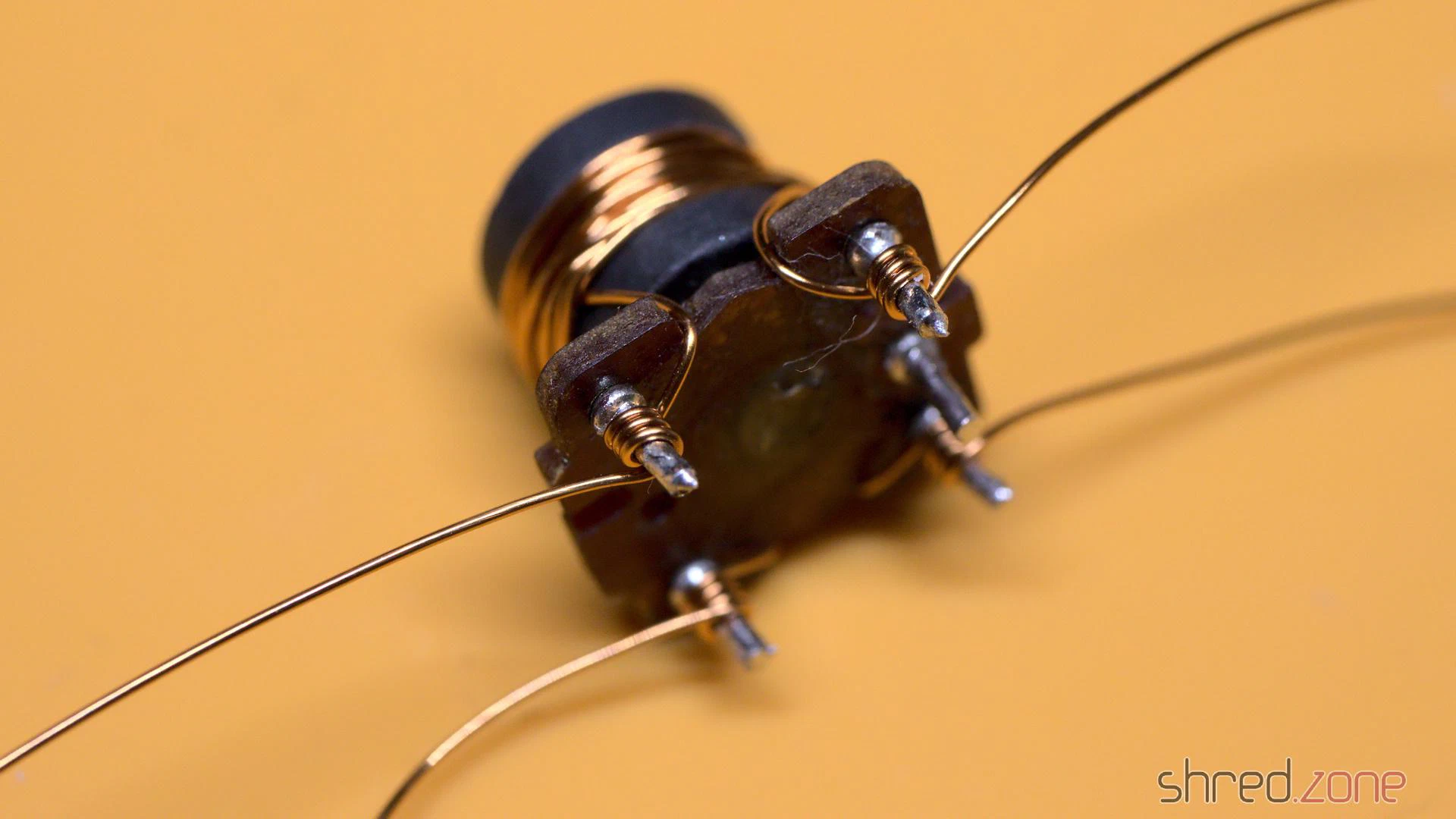

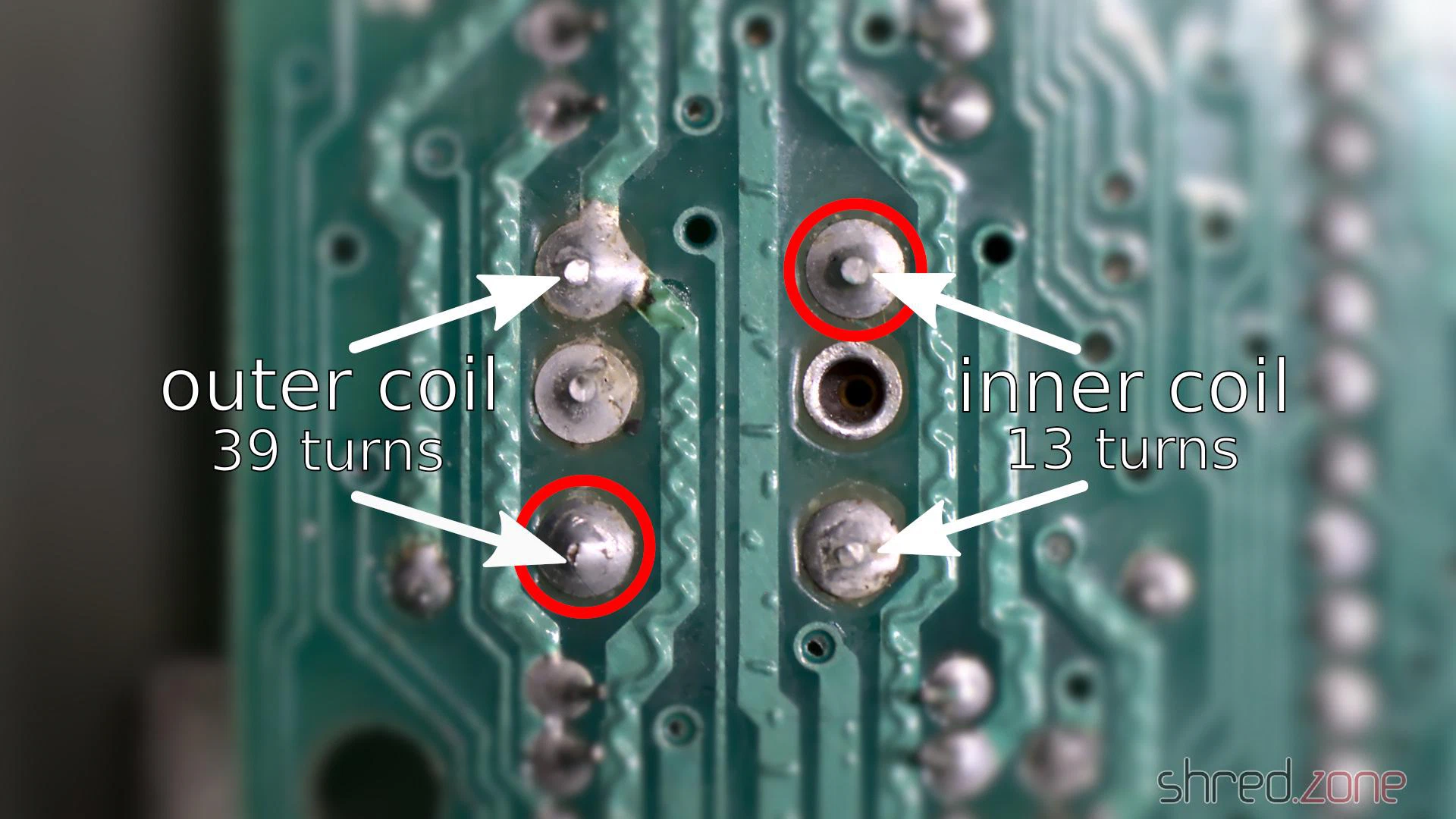

Zuerst beginnen wir mit der inneren Spule. Wickle ein Stück des Drahtes fest um den auf dem nächsten Foto rot markierten Stift, mache dann 13 Windungen um den Ferritkern und wickle den Draht dann fest um den anderen Stift. Die Wicklungen auf dem Ferrit müssen nicht perfekt sein, sollten aber dennoch so fest wie möglich sein. Ich empfehle, die innere Spule neu zu wickeln, auch wenn sie intakt erscheint, da die Isolierung bereits beschädigt sein könnte.

Danach machen wir dasselbe mit der äußeren Spule mit 39 Windungen. Es ist wichtig, dass beide Spulen in die gleiche Richtung gewickelt werden. Es spielt keine Rolle, ob beide Spulen im Uhrzeigersinn oder gegen den Uhrzeigersinn gewickelt sind, solange du für beide Spulen die gleiche Richtung verwendest. Die Originalspulen sind von oben betrachtet gegen den Uhrzeigersinn gewickelt.

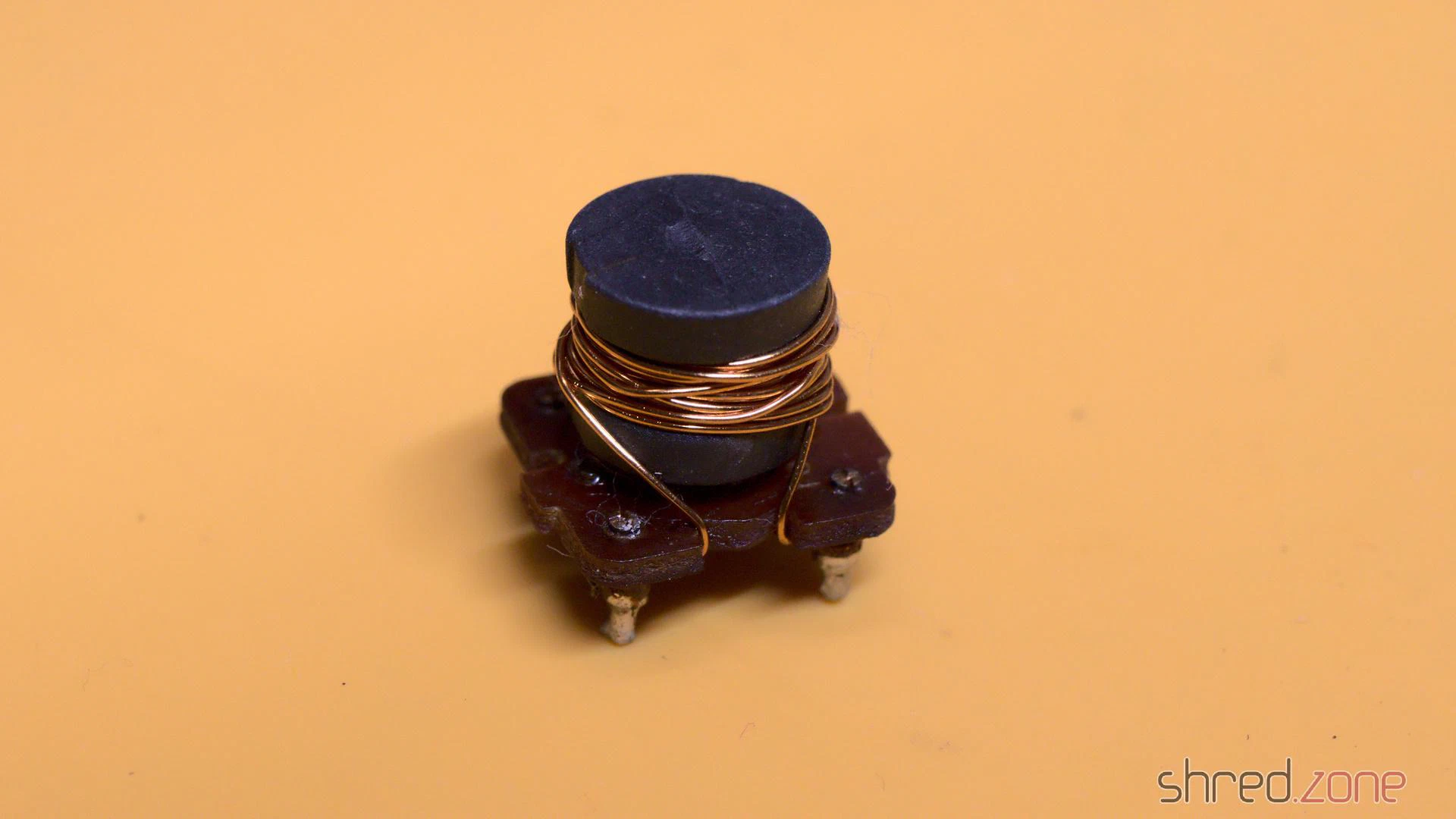

Verwende schließlich ein Feuerzeug, um die Isolierung an allen vier Stiften zu entfernen, und fixiere dann die Drahtenden mit Flussmittel und etwas Lötzinn an den Stiften. Prüfe nun mit einem Multimeter. Sowohl die primäre als auch die sekundäre Spule sollten weniger als 1Ω haben, aber es sollte kein Widerstand zwischen beiden Spulen bestehen.

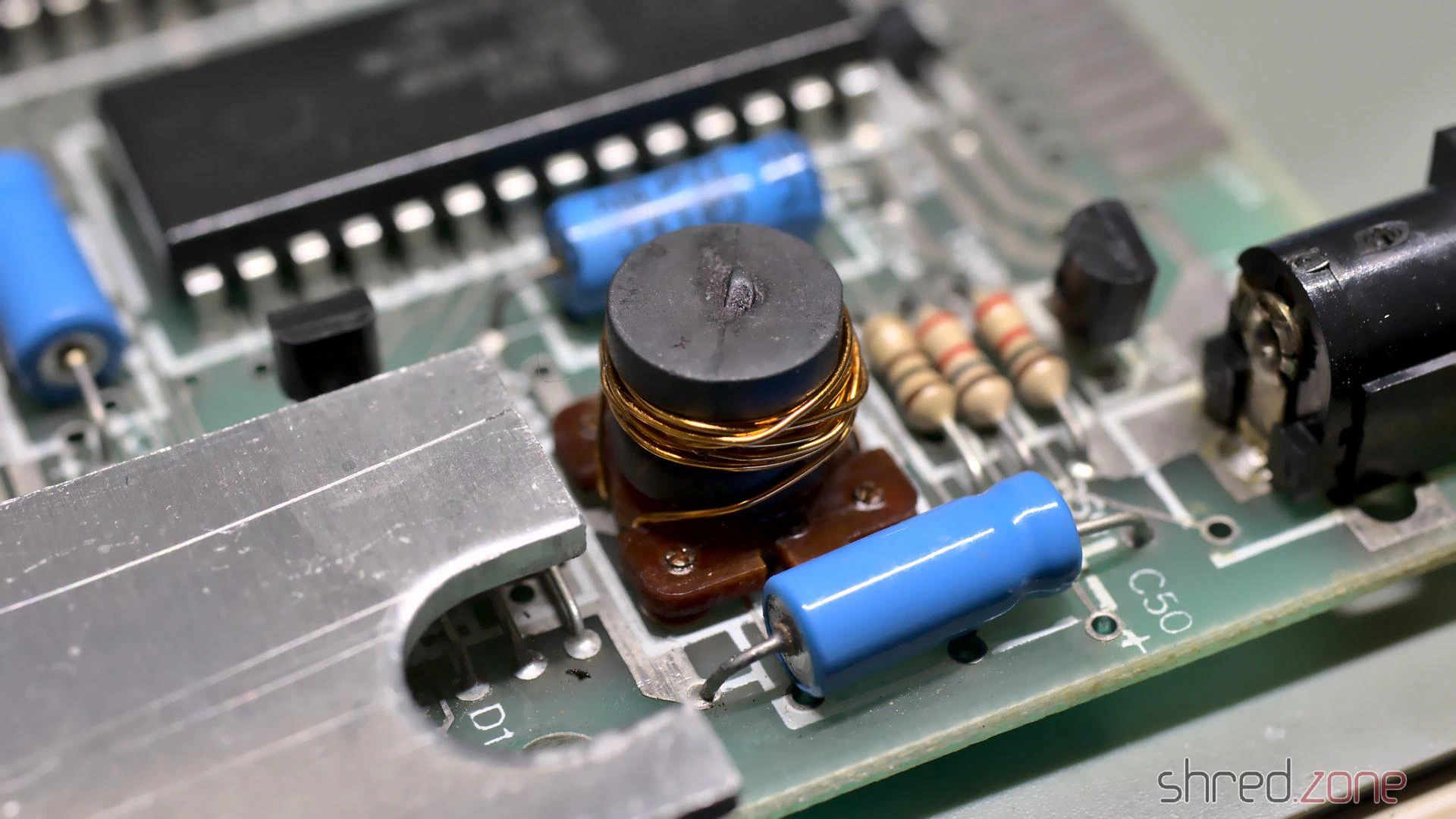

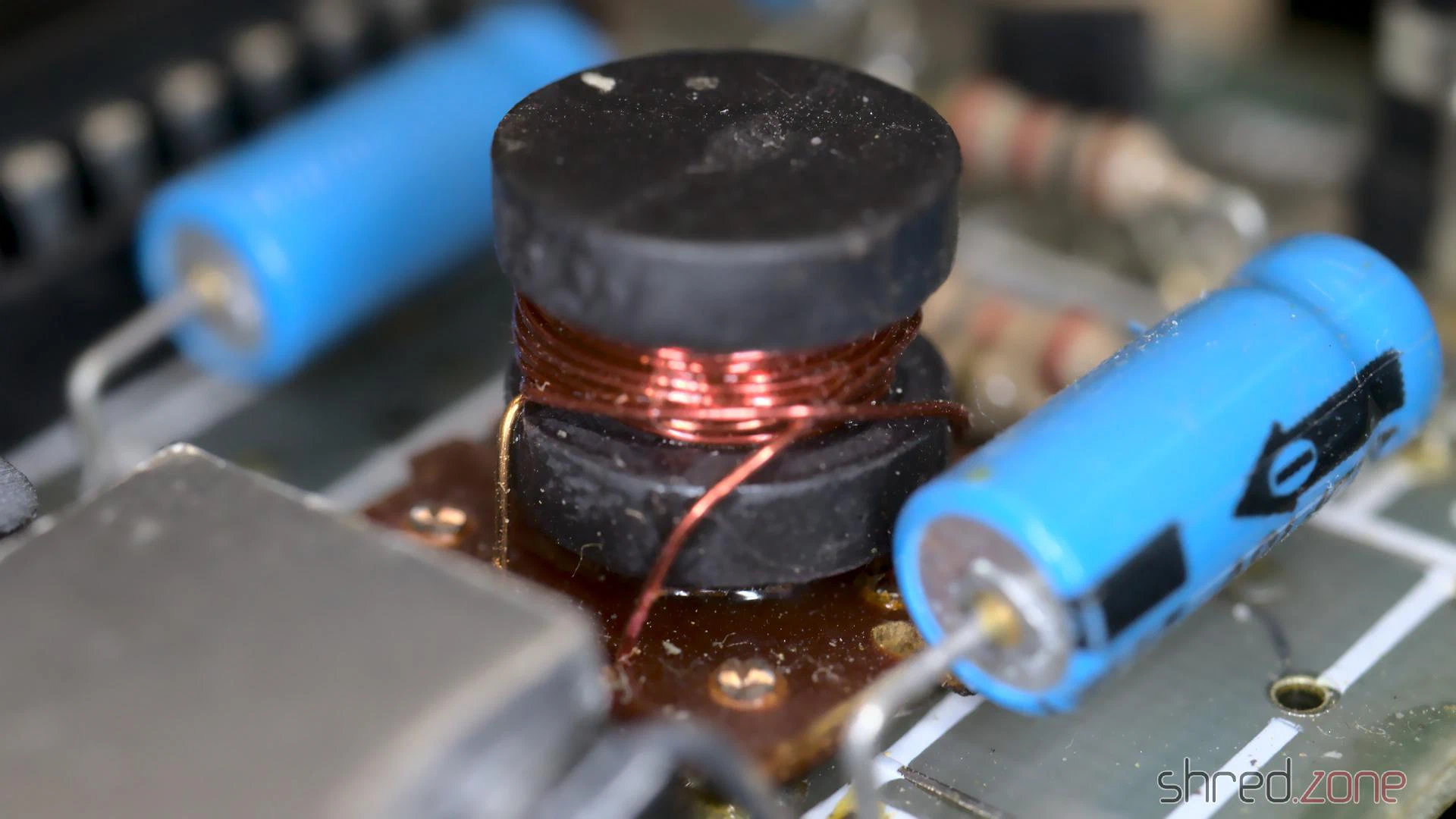

Jetzt kann die Spule wieder auf die Platine gelötet werden. Der fünfte Stift dient als Schlüssel für die korrekte Ausrichtung.

Eine kurzgeschlossene Spule verursacht immer Sekundärschäden, also habe ich vorsorglich die Komponenten ausgetauscht, die normalerweise ebenfalls ausfallen:

• TR4: Er kann (und sollte) durch einen ZTX651 ersetzt werden, der stärker und zuverlässiger ist. Man findet sie immer noch bei guten Elektronikhändlern. Ich habe nach einem Standardtransistor als Ersatz gesucht, aber obwohl es einige Typen gab, war der ZTX651 immer die stärkste Empfehlung.
• TR5: Der Originaltyp ist nicht mehr erhältlich, kann aber durch einen ZTX751 oder einen Standard-BC557 ersetzt werden (der in umgekehrter Richtung montiert werden muss).
• D16: Dies kann jede Standard-5V1-Zenerdiode sein.

Danach habe ich ihn an den Strom angeschlossen und (um ehrlich zu sein, zu meiner Überraschung) waren alle drei Spannungen wieder da und korrekt.

Was kommt als Nächstes?

Das Bild auf dem Fernseher war noch unverändert, aber ich hatte bereits erwartet, dass weitere Komponenten beschädigt sein würden.

Ich habe die Temperaturen der ICs mit dem Finger überprüft. Wenn du das zu Hause ausprobierst, sei sehr vorsichtig, denn ein kaputter Chip kann so heiß werden, dass er leicht innerhalb einer Sekunde deine Haut verbrennen kann.

Die ULA wurde warm, aber das ist normal. Die CPU wurde auch ein bisschen warm, was bei modernen Computern keine Überraschung wäre, aber der Z80A soll eigentlich kalt bleiben. Ich habe ihn entlötet und durch einen 40-Pin-Sockel und eine gebrauchte SGS Z80A-CPU ersetzt, die ich mal aus einem kaputten ZX-81 gerettet habe.

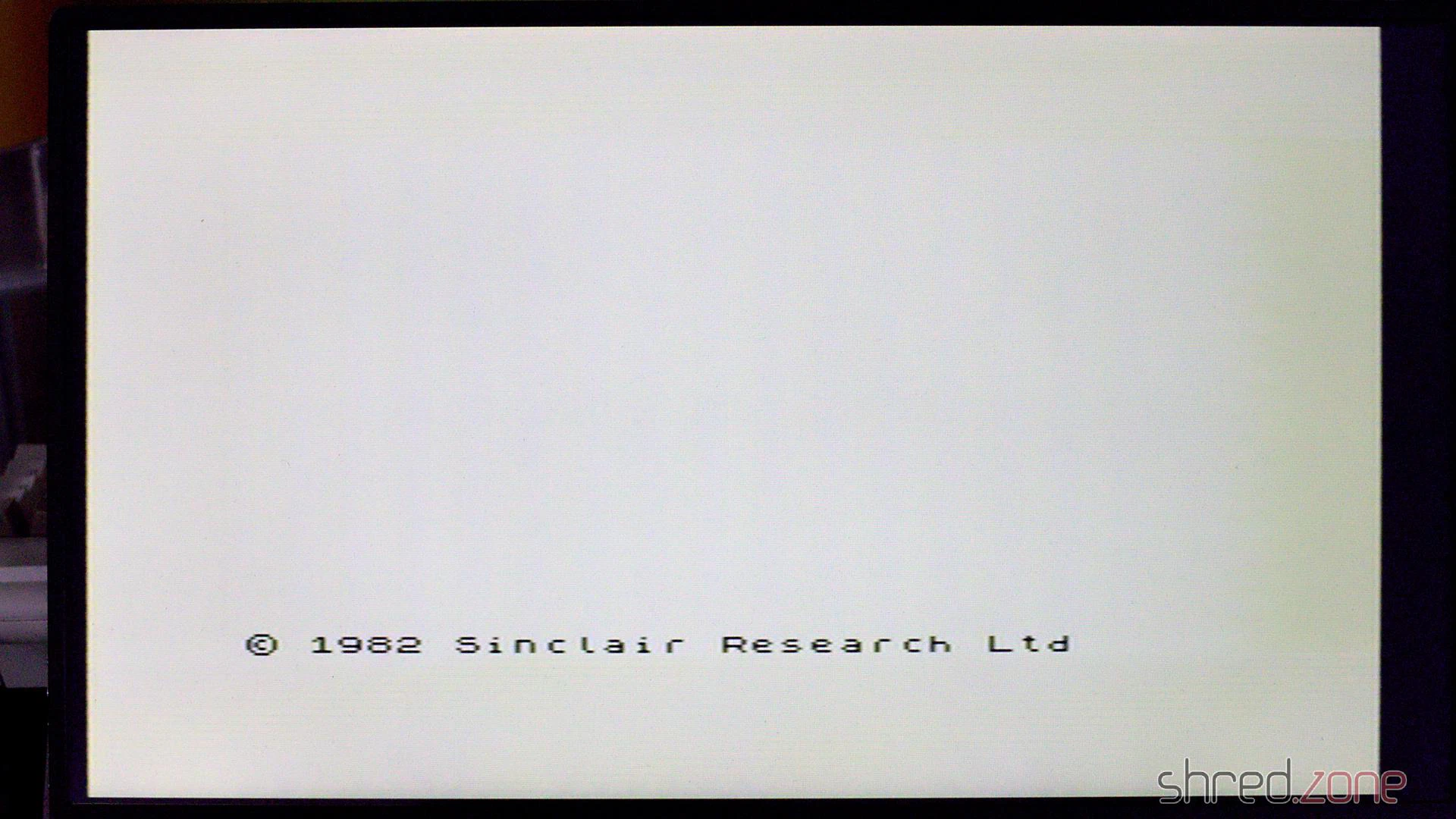

Ich habe ihn wieder eingeschaltet und er funktionierte einfach! 🎉

Es gab also nur eine verbrannte Spule und eine kaputte CPU. Diese Reparatur war viel einfacher, als ich erwartet hatte.

Abschlussarbeiten

Wie bei meinem anderen ZX Spectrum habe ich zuerst alle alten Elektrolytkondensatoren ausgetauscht. Ich habe auch einen frischen 7805-Spannungsregler und Wärmeleitpaste für eine bessere Kühlung verwendet.

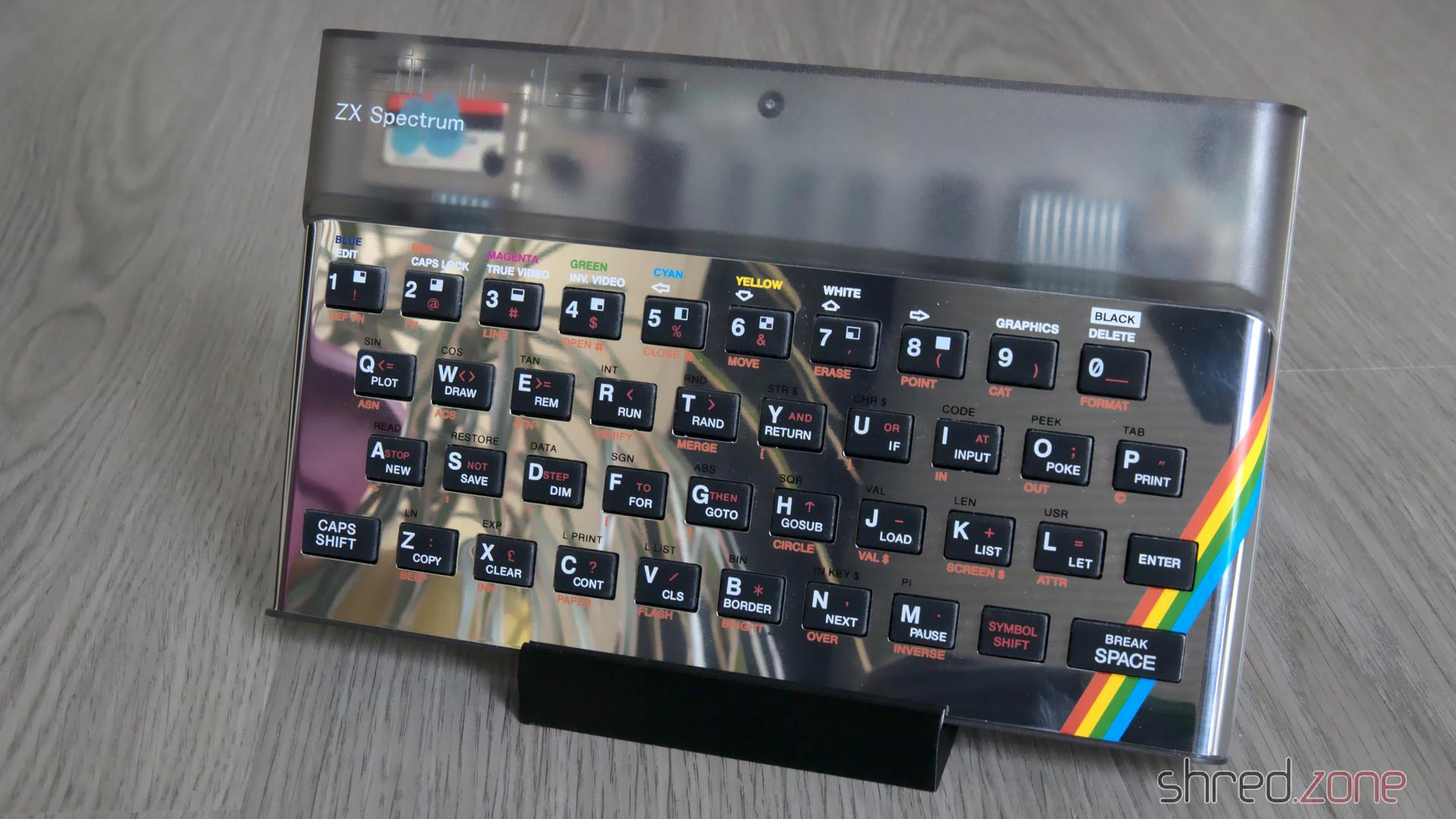

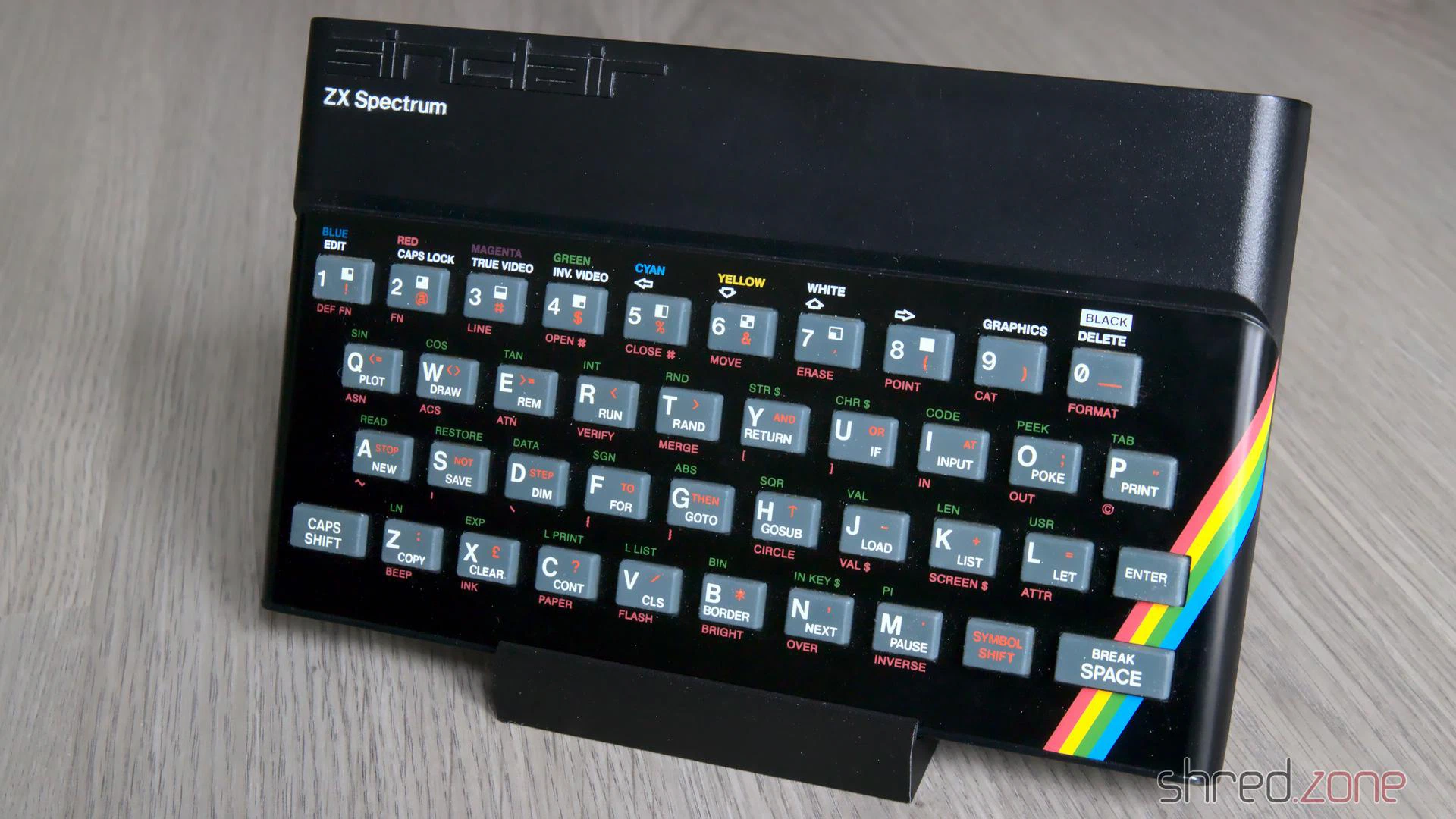

Mein erster Spectrum bekam ein transparentes Gehäuse und eine verchromte Frontplatte. Für diesen ZX Spectrum habe ich beschlossen, den ursprünglichen Look beizubehalten, also habe ich nur die kaputte Tastaturmembran ersetzt. Die alte Frontplatte hatte einige sichtbare Dellen und Kratzer, also wurde sie ebenfalls ausgetauscht. Ich habe dann das Originalgehäuse in warmem Wasser mit etwas Spülmittel gewaschen und dann alles wieder zusammengebaut.

Und das ist die Geschichte der zwei Schwestern, die ein schönes Makeover bekommen haben und jetzt fit für die nächsten 30 Jahre sind. 🙂

Als ich 2021 anfing, alte Computer aufzuarbeiten, hätte ich mir nicht vorstellen können, dass es so viel Spaß macht. 😁 Neulich kaufte ich einen weiteren ZX Spectrum. Laut dem Verkäufer hatte er einige seltsame Artefakte auf dem Bildschirm und auch Stabilitätsprobleme, weshalb er als defekt verkauft wurde. Als ich ihn zu Hause ausprobierte, war es noch schlimmer. Ich bekam nur einen schwarzen Bildschirm mit einem weißen Rand.

Im Inneren des Gehäuses fand ich ein Issue 2 Board. Der Vorbesitzer hatte einen Composite-Ausgang an einem separaten Anschluss hinzugefügt. Da das Zeitalter der Fernseher mit Tunern definitiv vorbei ist, gibt es keinen Grund, den Modulatorausgang zu behalten. Ich werde stattdessen meinen eigenen Composite-Mod durchführen und dieses hässliche Kabel entfernen, das da heraushing.

Die Herstellungsdaten der Komponenten erzählen eine interessante Geschichte. Dieser Computer wurde wahrscheinlich Ende 1982 hergestellt. Allerdings sind alle Chips, die sich auf die oberen 32KB RAM beziehen, gesockelt, und einige wurden 1983 hergestellt. Ich schätze, er wurde ursprünglich als 16K-Modell gebaut und ein Jahr später auf die vollen 48K erweitert. Als einziger Chip auf diesem Computer wurde die ULA 1984 hergestellt, also wurde sie vielleicht um diese Zeit herum ausgetauscht.

Mein Hauptverdacht war, dass die ULA kaputt war, also steckte ich sie in einen meiner funktionierenden Spectrums und war froh, dass sie funktionierte. Das Problem musste woanders liegen.

Der übliche erste Schritt ist, die Spannungen zu überprüfen. Und bingo, die 12V-Leitung hatte etwa 7V, und die -5V-Leitung war tot. Das klang sehr vertraut, und ein Blick auf die Spule bestätigte meinen Verdacht. Die Spule hatte eine violette Farbe und einen Kurzschluss zwischen der Primär- und Sekundärwicklung. Ich vermute, die Spule war bereits vorgeschädigt, als der Spectrum verkauft wurde, was die Artefakte aufgrund schlechter Spannungen an den unteren RAM-Chips verursachte. Als ich den Computer zu Hause einschaltete, gab ich ihm schließlich den Rest.

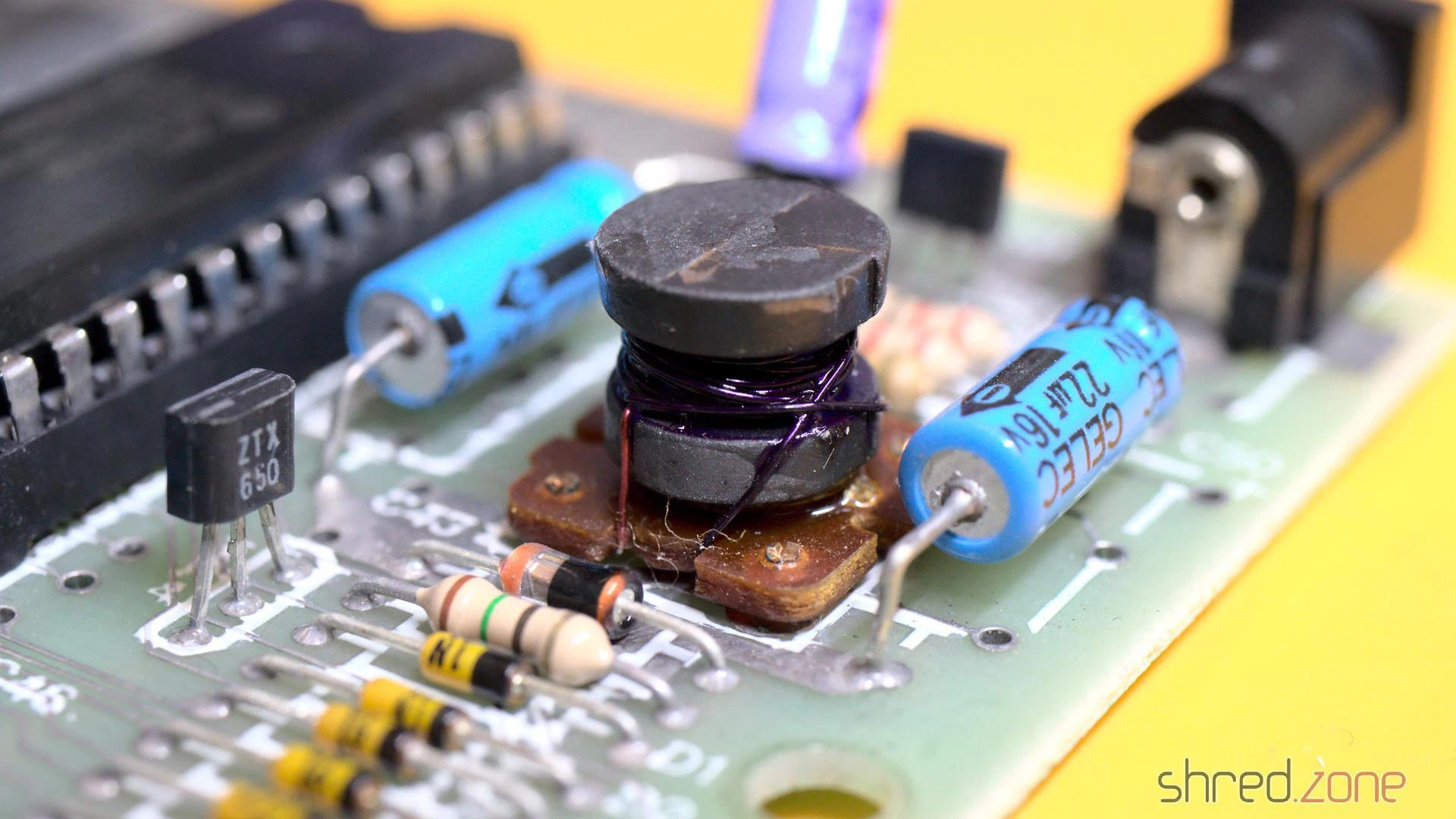

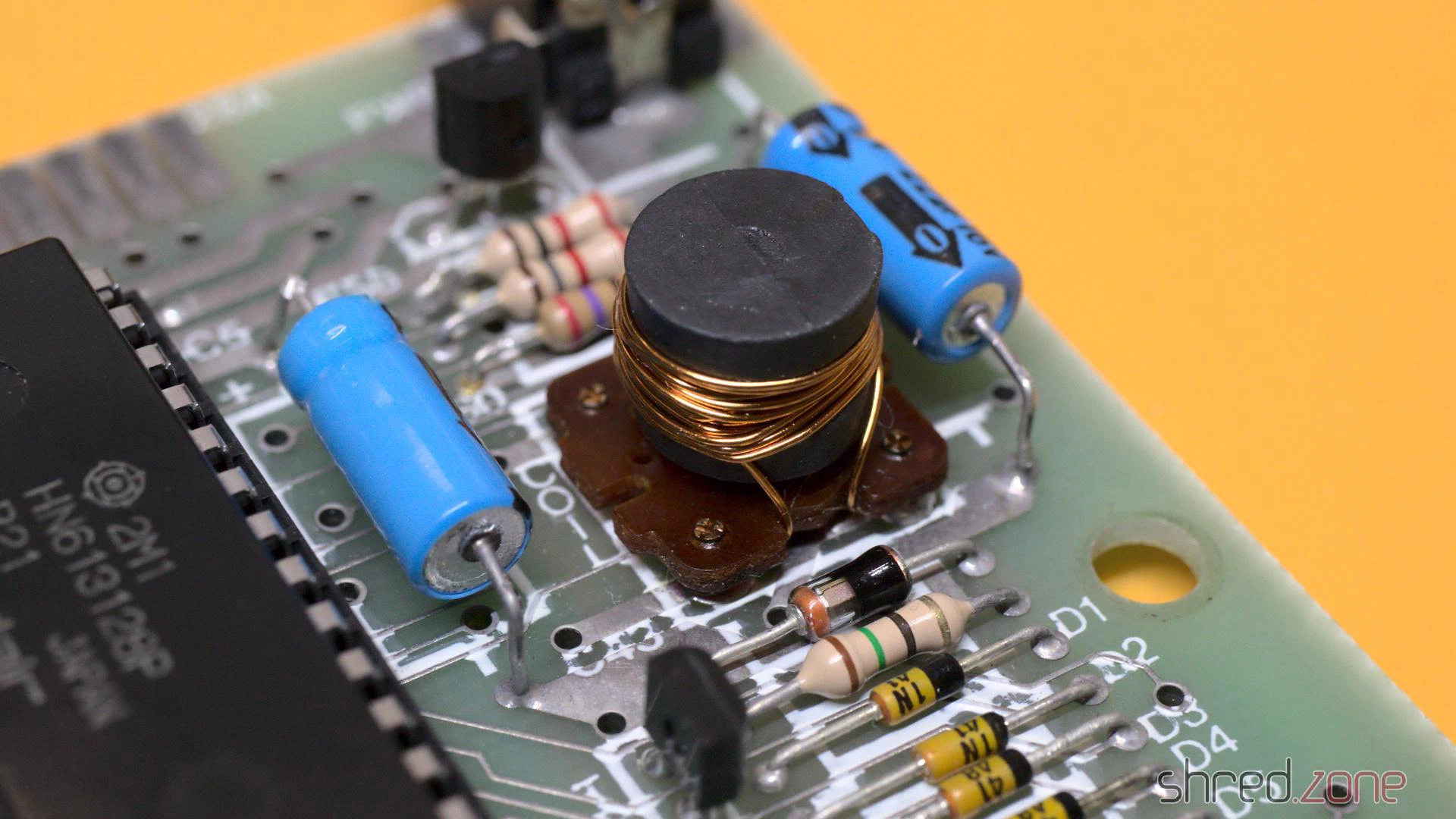

Nun, es ist nicht das erste Mal, dass ich mit einer kaputten Spule zu tun hatte. Ich lötete sie aus, wickelte sie neu und ersetzte die Halbleiter, die normalerweise als Folge gegrillt werden. Dann schaltete ich das System wieder ein und stellte fest, dass alle Spannungen wieder normal waren. Erfolg!

Ich steckte die ULA zurück in ihren Sockel, damit ich prüfen konnte, was noch kaputt war. Und (zu meinem Missfallen, um ehrlich zu sein) fuhr der Computer einfach hoch und funktionierte wieder.

Was für ein Spielverderber! Ich hatte gehofft, noch etwas mehr Reparaturspaß mit dieser Maschine zu haben. 😉

Okay, was als nächstes? Ich begann damit, die Elektrolytkondensatoren durch frische zu ersetzen. Dann fand ich etwas Seltsames: Eine Drahtbrücke fehlte, die eigentlich da sein sollte.

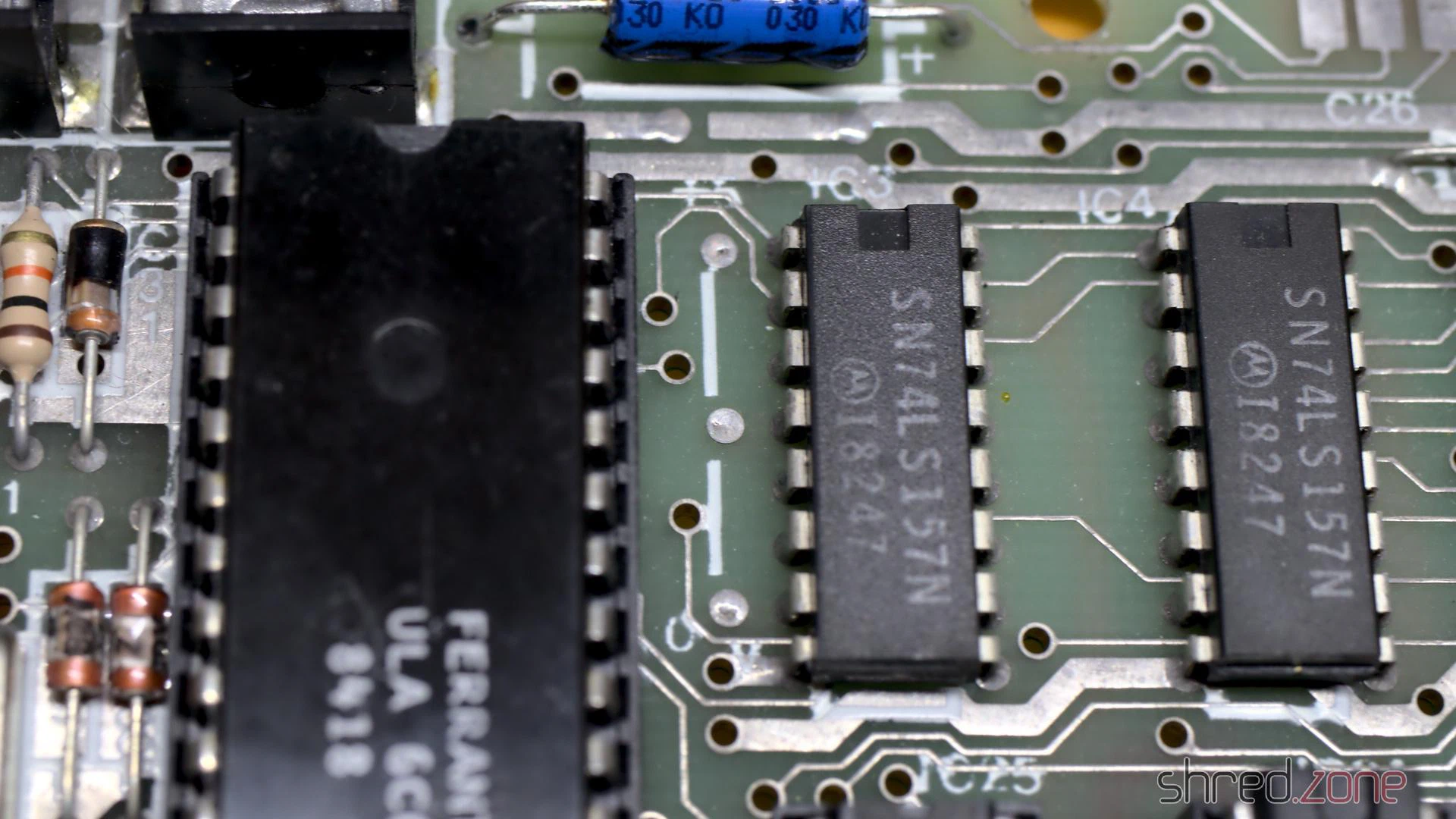

Diese Brücke ist wichtig. Die oberen 32K RAM-Chips sind eigentlich 64K RAM-Chips, bei denen sich nach der Produktion eine Hälfte des Speichers als fehlerhaft herausstellte, sodass sie mit halber Größe billiger verkauft wurden. Die Brücke konfiguriert, welche Hälfte des Speichers verwendet werden soll. Es gibt keinen Pull-up-Widerstand, also ist das Offenlassen keine gültige Option. Es könnte dazu führen, dass der obere RAM zufällig zwischen der funktionierenden und der fehlerhaften Speicherhälfte hin und her wechselt. Ich bezweifle, dass dieser Computer jemals stabil lief, nachdem er auf 48K modifiziert wurde. Diese Brücke wurde einfach von demjenigen vergessen, der die Modifikation durchgeführt hat.

Die RAM-Chips sind TMS4532-20NL4. Die nachgestellte 4 zeigt an, dass der obere Teil des Speichers verwendet werden soll, also habe ich eine Brücke zwischen dem mittleren Loch und dem “+5V”-Loch hinzugefügt. Eine nachgestellte 3 würde eine Brücke zwischen dem mittleren Loch und “0V” erfordern.

Ich lötete die Brücke ein und ersetzte alle Elkos durch welche von Vishay. Ich habe auch den 7805 Spannungsregler durch einen Traco Power TSR 1-2450 ersetzt. Dieser moderne DC/DC-Wandler ist ein direkter Ersatz, der keinen Kühlkörper benötigt und klein genug ist, um noch in ein klassisches ZX Spectrum Gehäuse zu passen.

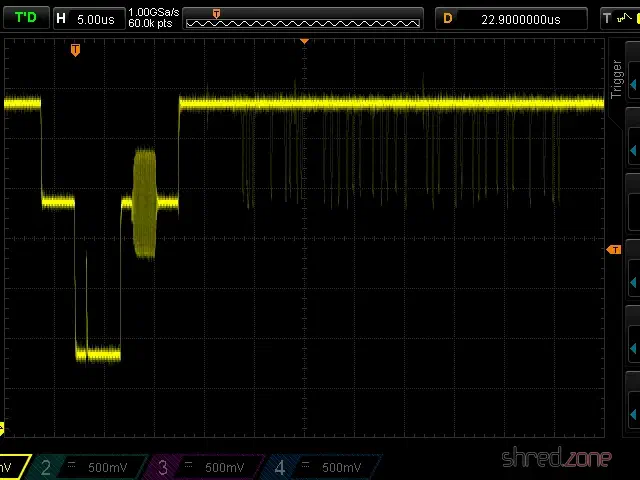

Issue 2 Spectrum Boards haben zwei variable Widerstände, VR1 und VR2, für die Farbkalibrierung. Mit Hilfe eines Oszilloskops ist die Kalibrierung eine Sache von einer Minute. Ich habe das Oszilloskop an den Composite-Video-Ausgang (oder an den Videoeingang des Modulators) angeschlossen und dann beide Widerstände eingestellt, bis das Signal so glatt wie möglich aussah. Es gibt einen Blog-Artikel bei Spectrum for Everyone, der weitere Details zur Kalibrierung liefert.

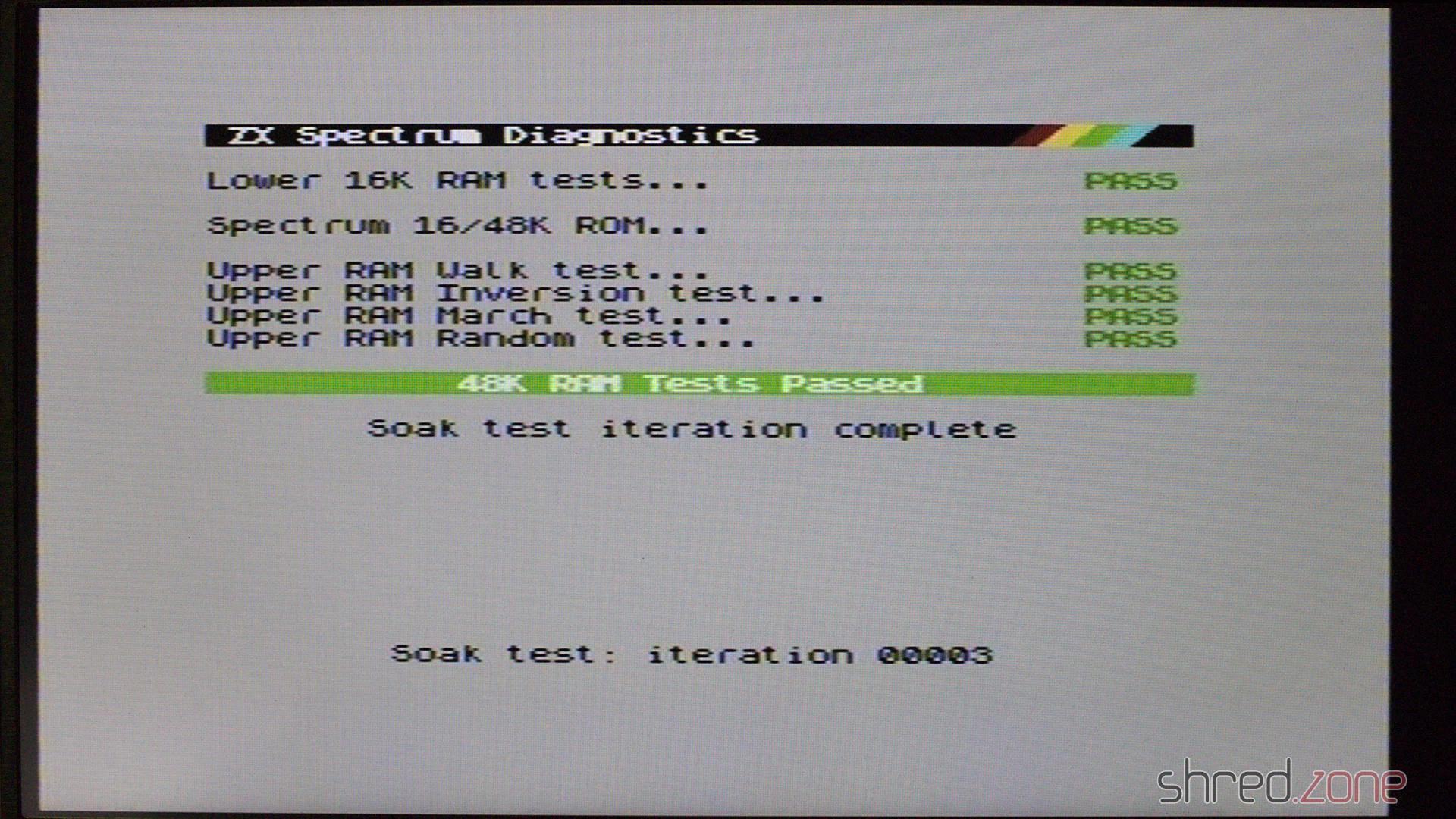

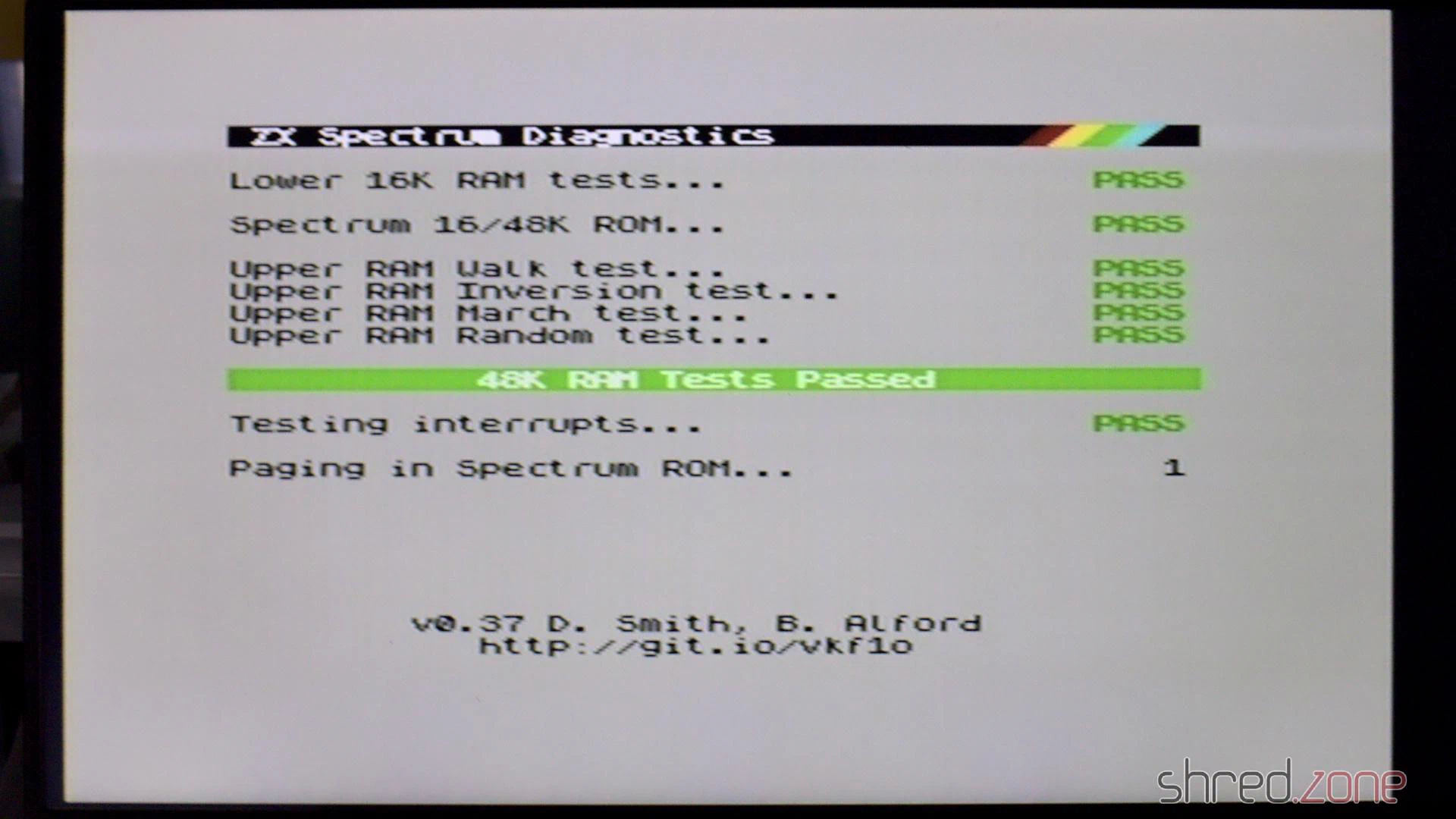

Zum Schluss habe ich das ZX Spectrum Diagnostics Tool ausgeführt. Alle Tests bestanden, sogar die des oberen RAMs.

Wieder eine Reparatur erfolgreich abgeschlossen. 😄

Das ist also mein 3. ZX Spectrum. Vor allem gefällt mir der außergewöhnlich gute Zustand des Gehäuses. Es scheint, dass der Computer in seinen 40 Jahren kaum benutzt wurde. Die Tasten und die Frontblende sehen tatsächlich makellos aus, und es gibt auch nur sehr wenige und kleine Kratzer.

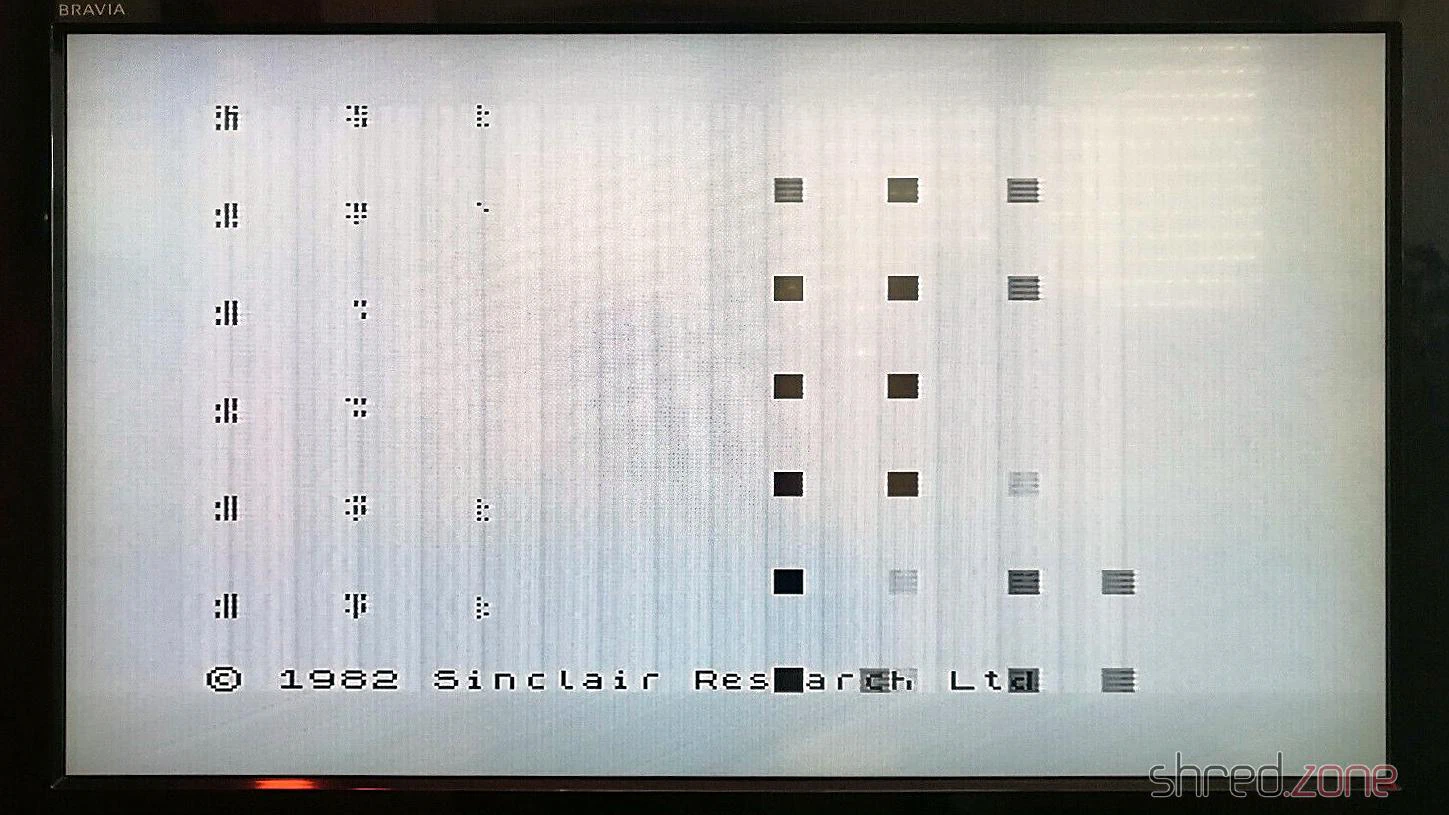

Und noch ein Speccy, den ich zu einem guten Preis kaufen konnte. Der Verkäufer sagte, er sei “ungetestet”, aber ich behaupte, dass er sehr wohl wusste, dass er kaputt war. Für mich ist das in Ordnung, da ich diese Dinger hauptsächlich wegen des Reparaturspaßes kaufe. 😁

Der Computer war in einem traurigen Zustand, als ich ihn bekam. Bemerkenswert ist, dass die Maschine “in Portugal zusammengebaut” wurde. Das sehe ich zum ersten Mal, und um ehrlich zu sein, war das einer der Gründe, warum ich ihn haben wollte. Nach den sehr wenigen Informationen, die ich im Internet gefunden habe, waren diese Maschinen für den portugiesischen und südamerikanischen Markt bestimmt, aber einige von ihnen schafften es auch nach Großbritannien und in andere europäische Länder.

Die Frontblende war stark verbogen und ein Anschluss der Tastaturmembran war abgebrochen. Es scheint, dass der Vorbesitzer versucht hat, die Membran auszutauschen, aber nicht in der Lage war, die Frontblende zu entfernen.

Das ist der erste Hinweis darauf, dass die Maschine nicht “ungetestet” war, sondern einem verpfuschten Reparaturversuch unterzogen wurde.

Den zweiten Hinweis bekam ich, als ich versuchte, die Maschine einzuschalten, aber feststellte, dass sie komplett tot war und alle Spannungen fehlten. Die 5V werden von einem 7805 Spannungsregler erzeugt. Er hätte einfach an Altersschwäche sterben können. Aber in Anbetracht des anderen Hinweises vermute ich eher, dass der Vorbesitzer versucht hat, diese Maschine mit einem Standard-9V-Netzteil zu betreiben. Dieses hat eine umgekehrte Polarität, was den 7805 sofort zerstört und normalerweise die unteren RAM-Chips und andere Komponenten beschädigt.

Schauen wir uns mal das Innere an. Darin befindet sich ein Issue 6A Board, welches die letzte Revision der Platine ist. Aber ansonsten gab es keine Überraschungen. Wie auch immer, es ist das erste Issue 6A Board, das ich besitze, also bin ich froh, es zu haben.

Der 7805-Regler ist definitiv kaputt, aber ich hätte ihn ohnehin durch einen Traco Power DC/DC-Wandler ersetzt. Nachdem ich ihn ausgetauscht hatte, war die 5V-Leitung wieder da. Zu meiner Überraschung waren auch die 12V- und -5V-Leitungen wieder da, also gab es zumindest keine weiteren Schäden am Netzteil.

Ich habe meinen üblichen Composite-Mod durchgeführt. Dann schloss ich den Computer an meinen Monitor an und schaltete ihn ein, um herauszufinden, was noch kaputt ist. Zu meiner Überraschung erschien der Startbildschirm, und das Diag-ROM stellte außerdem fest, dass alle RAM-Chips funktionieren.

Okay, so viel zu dem “Reparaturspaß”, auf den ich gehofft hatte. Andererseits hat dieses Board einen zweiten Custom-Chip, den ZX8401, auch bekannt als ZXMUX-Chip. Wenn er beschädigt gewesen wäre, wäre die Reparatur viel schwieriger gewesen. Allerdings nicht unmöglich, da der ZXMUX durch ein paar Standard-SMD-Chips simuliert werden kann.

Nun, da der Speccy repariert war, fuhr ich damit fort, die Elektrolytkondensatoren auszutauschen. Ich fand und reparierte auch viele kalte Lötstellen an den unteren RAM-Chips. Die Überholung der Platine war danach abgeschlossen.

Schauen wir uns das Gehäuse an. Der Membrananschluss war kaputt, aber zum Glück gibt es in Retro-Shops neue Membranen. Der Vorbesitzer hat versucht, die Frontblende zu entfernen, die meistens an das Gehäuse geklebt ist. Meistens, aber nicht hier. Bei diesem Computer wurde die Frontblende nur durch vier Klammern an Ort und Stelle gehalten. Alles, was man hätte tun müssen, wäre diese Klammern zu öffnen und die Frontblende dann ganz leicht abzuziehen.

Leider war die originale Frontblende durch den verpfuschten Reparaturversuch zu stark verbogen, um noch gerettet werden zu können. Sie hatte auch einige sichtbare Kratzer. Ich hätte sie gerne gerettet, habe mich aber entschieden, sie stattdessen durch eine neue zu ersetzen. Dieses Mal habe ich eine metallisch rote Frontblende genommen, die so heiß aussieht wie ein Sonnenuntergang in Portugal. 😉

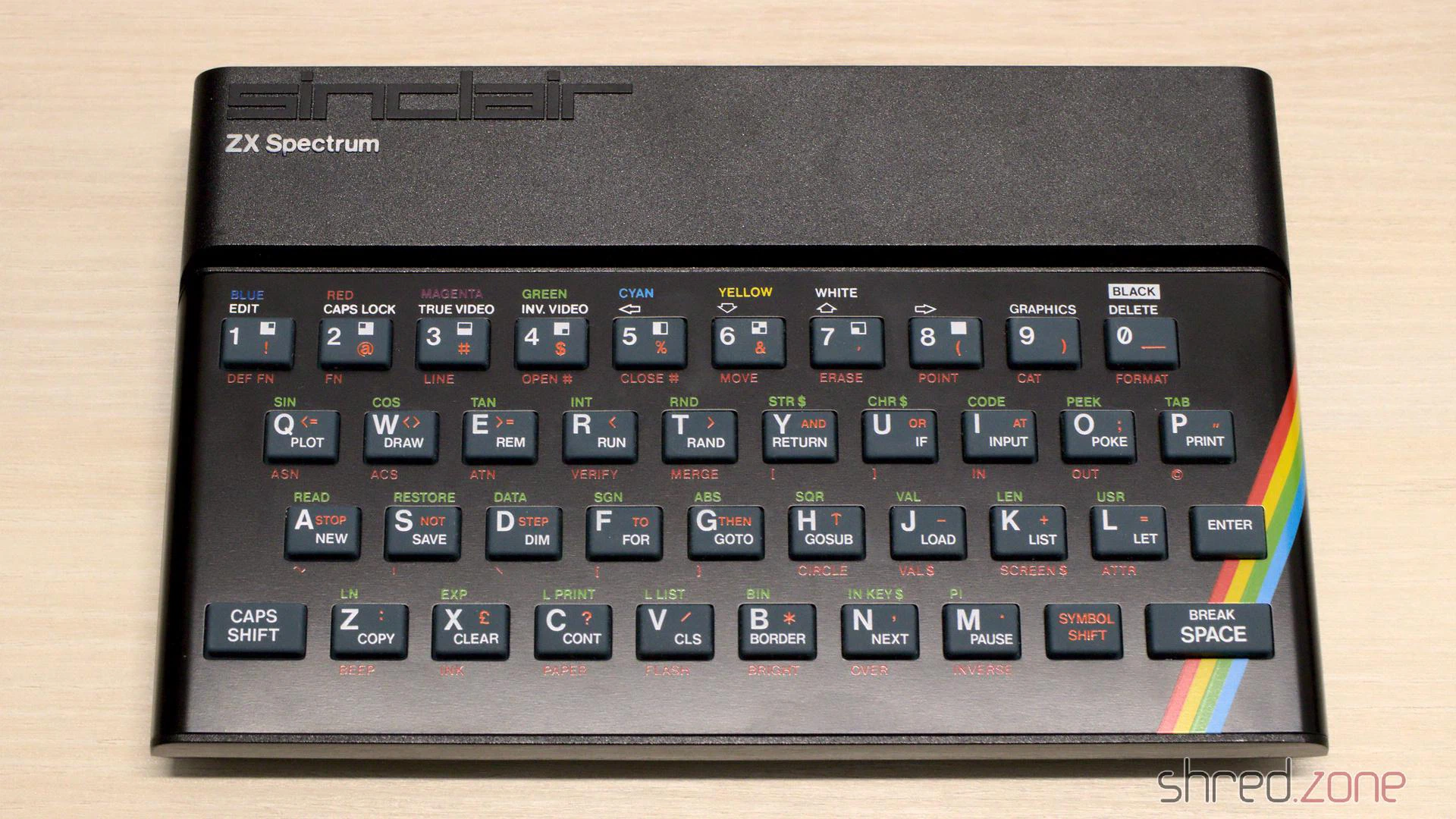

Und da ist er, ein weiterer ZX Spectrum für meine Sammlung.
