Rockbox

Im ersten Teil haben wir den alten Li-Po-Akku durch einen neuen ersetzt. In diesem Teil werden wir die mechanische Festplatte durch eine moderne (und viel größere) MicroSD-Karte ersetzen. Beide Teile sind unabhängig voneinander, das heißt, du könntest auch die Festplatte ersetzen, aber den alten Akku behalten.

Zunächst musst du Rockbox auf deinem Player installieren. Das ist eine alternative Firmware, die nicht nur dein iRiver-Erlebnis angenehmer macht, sondern auch größere Festplattenkapazitäten unterstützt. Der Installationsvorgang sprengt den Rahmen dieses Artikels, aber Rockbox stellt ein großartiges Installations-Tool zur Verfügung, das dir die meiste Arbeit abnimmt.

Du musst Rockbox installieren, bevor du die Festplatte austauschst. Der Grund dafür ist, dass die Original-iRiver-Firmware nicht von größeren Festplatten booten kann, du aber einen funktionierenden Player benötigst, um einen gepatchten Rockbox-Bootloader per Firmware-Update zu installieren.

Deine Einkaufsliste:

• Toshiba 50-Pin auf CF-Karten-Adapter – Ich verwende einen HXSP-09CF69 Adapter. Ich hatte zuerst einen Adaptare 48012 Adapter ausprobiert, bekam damit aber immer ATA-Fehler. Der Adapter muss auf den Modus “Master” eingestellt sein, normalerweise über einen Schalter oder Jumper.
• CF-Karte auf MicroSD-Karten-Adapter – Ich nutze einen DeLock-Adapter, aber jede andere Marke sollte genauso gut funktionieren. Du kannst auch einfach eine CF-Speicherkarte verwenden, aber die Kombination aus MicroSD-Karten und CF-Kartenadaptern ist günstiger als CF-Karten gleicher Größe.
• MicroSD-Karte – Ich verwende eine 128 GB SanDisk Ultra MicroSDXC-Karte, aber jede andere Marke sollte auch funktionieren. Die Geschwindigkeit der Karte spielt hier nicht wirklich eine Rolle. Ich konnte keine maximale Größe finden, die von Rockbox unterstützt wird, also funktionieren vielleicht sogar noch größere Karten.

Da es viele verschiedene Adapter und MicroSD-Karten auf dem Markt gibt, gibt es keine Garantie dafür, dass deine Kombination funktioniert. Denke daran, dass du Teile verwendest, die im Jahr 2003 noch völlig utopisch waren. Sei außerdem gewarnt, dass deine Hardware durch diese Modifikation beschädigt werden kann. Du tust dies auf eigenes Risiko.

Bevor du fortfährst, stelle sicher, dass Rockbox richtig installiert und gestartet ist. Schließe dann deinen Player über USB an deinen Computer an und sichere das Verzeichnis .rockbox sowie alle anderen Dinge auf der alten Festplatte, die du behalten möchtest.

Bitte lies dir außerdem erst den gesamten Artikel durch, bevor du mit der Modifikation beginnst.

Bereite die MicroSD-Karte an deinem PC vor. Sie muss in FAT32 formatiert sein und sollte wie dein Player-Modell benannt werden (z.B. IHP-120). Kopiere das Verzeichnis .rockbox aus deinem Backup auf die MicroSD-Karte. Und wenn du schon dabei bist, nutze die Gelegenheit und kopiere deine Musiksammlung auf die Karte. Die Zugriffsgeschwindigkeit wird viel langsamer sein, sobald die Karte in deinem Player steckt.

Schalte nun deinen Player aus und öffne ihn wieder (wie in Teil 1 beschrieben). Dieses Mal musst du nur die hintere Abdeckung entfernen. Es ist keine weitere Demontage nötig.

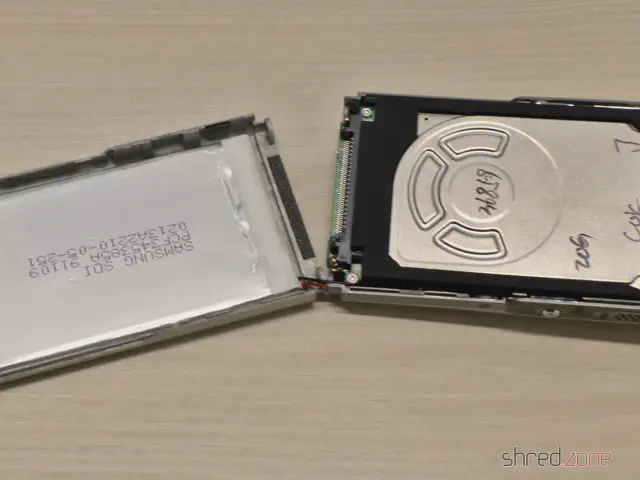

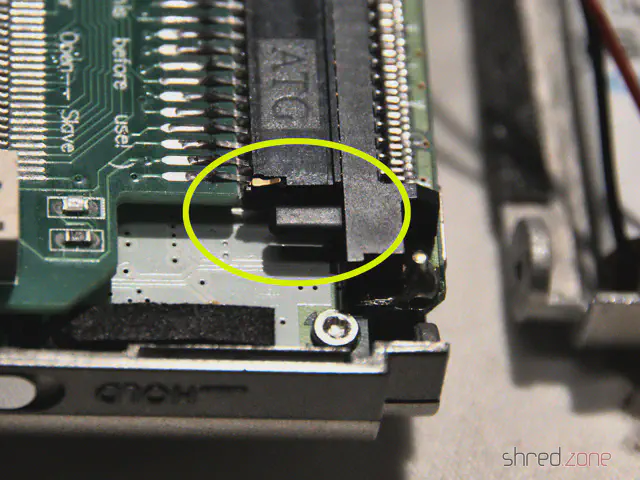

Entferne die Festplatte, indem du sie vorsichtig anhebst und aus dem Anschluss ziehst. Versuche nun, den 50-Pin-Adapter einzusetzen. Bei vielen Adaptern hindert dich eine Plastiknase am Anschluss daran, ihn einzustecken, sodass du eventuell überstehende Teile des Adapters mit einer Feile entfernen musst.

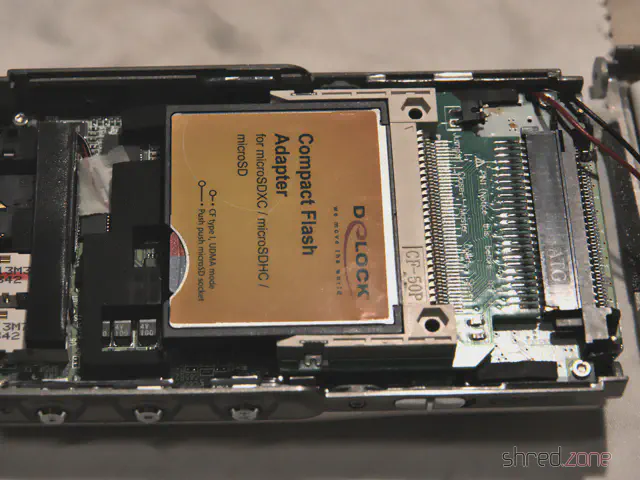

Es ist normal, dass der Stecker mehr Löcher hat als die Stiftleiste Pins. Achte nur darauf, dass die mit “PIN 1” markierte Position genau auf den ersten Pin der Leiste ausgerichtet ist. So sieht es aus, wenn der Adapter und die CF-Karte richtig montiert sind.

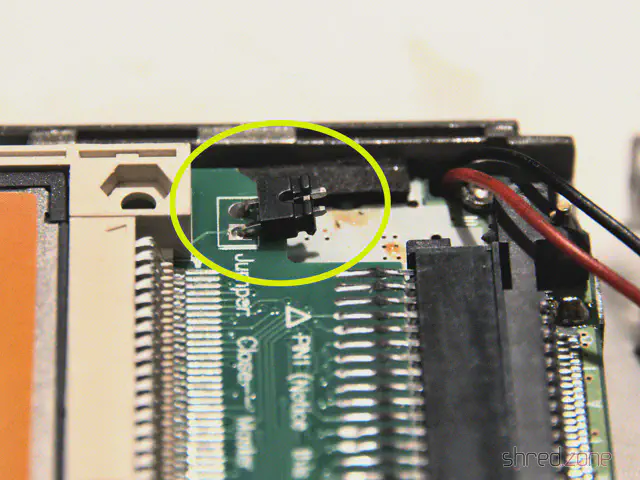

Der nächste Schritt ist wichtig. Der Adapter hat möglicherweise einen Jumper für die Modusauswahl. Wenn er herausragt, könnte er später beim Schließen des Gehäuses den Akku durchstechen, biege ihn also weg (wie auf dem Foto) oder löte ihn einfach aus und ersetze ihn durch eine Drahtbrücke.

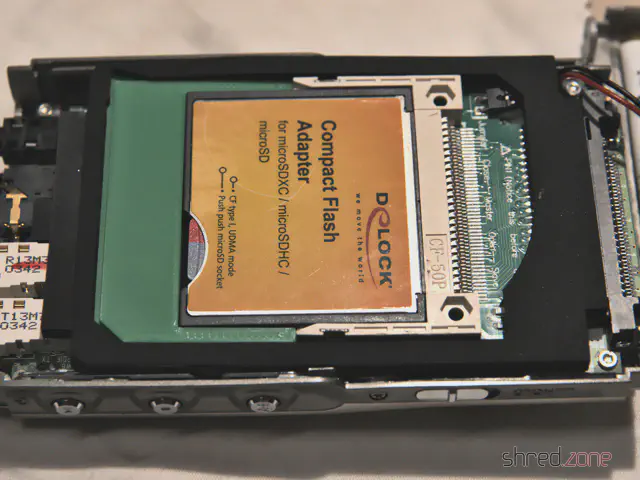

Stelle nun sicher, dass die CF-Karte an ihrem Platz bleibt und die Platine nicht berührt, selbst wenn der Player herumgetragen wird. Du kannst etwas Isolierband oder eine passend zugeschnittene Silikonmatte verwenden. Ich habe ein kleines 3D-gedrucktes Teil konstruiert, das den Platz ausfüllt und verhindert, dass sich die CF-Karte löst. Du kannst den originalen Silikon-Festplattenrahmen wieder oben drauf legen, um zu verhindern, dass die Konstruktion vibriert oder den Akku berührt.

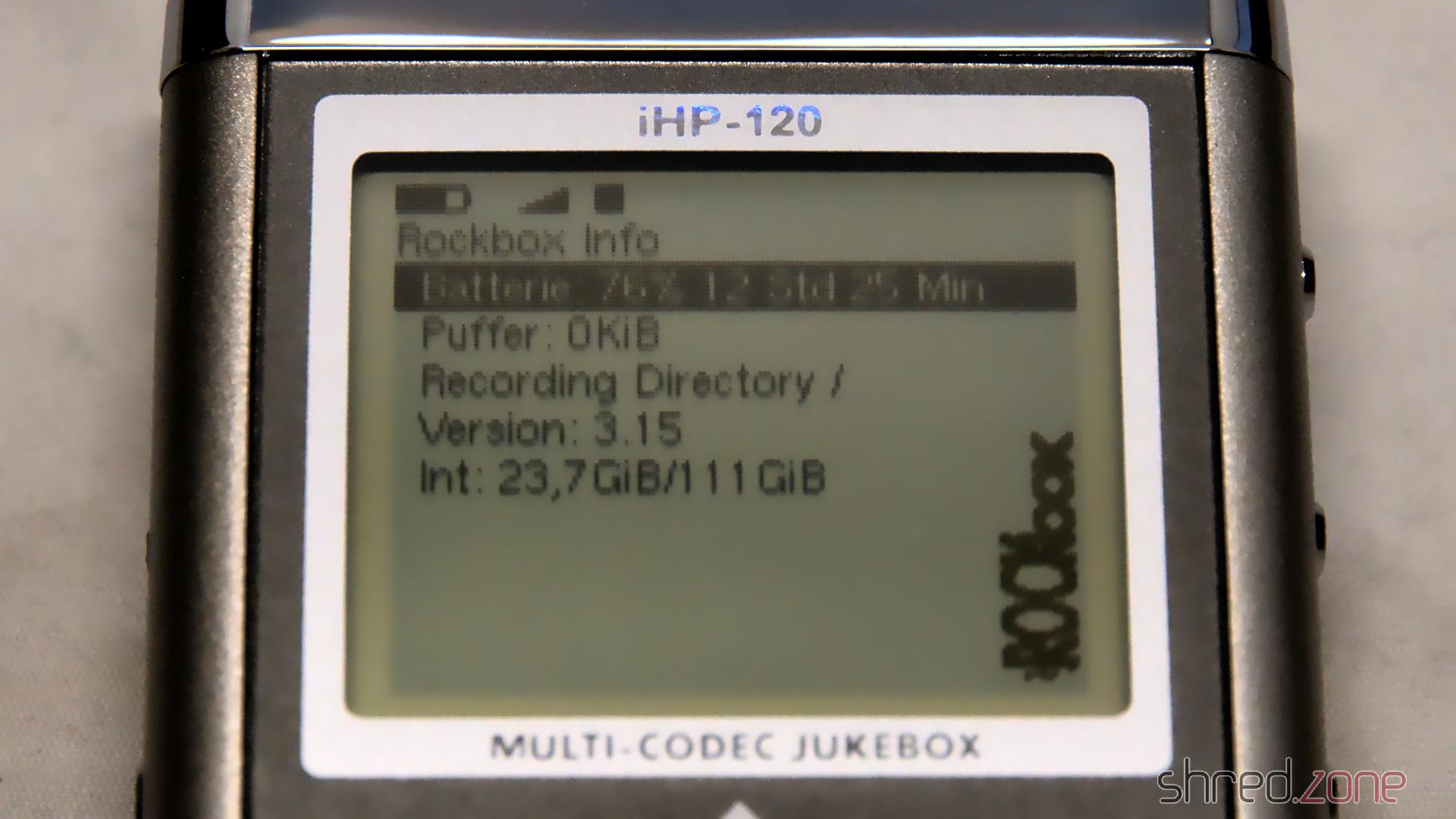

Es ist eine gute Idee, jetzt eine kurze Probefahrt mit deinem modifizierten Player zu machen. Er sollte hochfahren und Rockbox starten. Im Rockbox-Dateimanager solltest du alle Dateien auf deiner MicroSD-Karte sehen.

Du kannst deinen Player nun schließen. Sei vorsichtig und wende keine Gewalt an, wenn sich die hintere Abdeckung nicht schließen lässt, sondern suche und entferne das Hindernis. Denke daran, dass der Li-Po-Akku an der hinteren Abdeckung nicht beschädigt oder durchstochen werden darf.

Viel Spaß mit deinem neuen Retro-MP3-Player!

Fehlerbehebung

Solltest du ATA- oder “check HDD”-Fehler erhalten, kann das viele verschiedene Ursachen haben:

• Stelle sicher, dass deine MicroSD-Karte eine einzige primäre Partition hat, die mit FAT32 formatiert sein muss. Andere Dateisysteme (z.B. FAT16, NTFS) werden nicht unterstützt. Versuche ein anderes Formatierungstool.
• Überprüfe alle Verbindungen. Ist der Adapter richtig ausgerichtet und mit der Stiftleiste verbunden? Ist er in den “Master”-Modus geschaltet? Ist ein Stift der Leiste verbogen oder abgebrochen? (Dass ein paar Pins etwas länger oder kürzer als die anderen sind, ist allerdings normal.)
• Entferne den Adapter und setze die Original-Festplatte ein. Wenn dein Player immer noch einen Fehler anzeigt, hat sich möglicherweise die Tochterplatine verschoben. Drücke sie sanft auf die Hauptplatine und versuche es erneut.
• Deine Kombination aus Adaptern und MicroSD-Karten-Marken ist möglicherweise inkompatibel. Versuche, von einer echten CF-Speicherkarte zu booten. Probiere andere Adapter- oder MicroSD-Karten-Marken aus.

Falls du einen iHP mit einer defekten Originalfestplatte hast, kannst du direkt mit dem Austausch beginnen, solltest aber zunächst eine FAT32 formatierte 16 GB oder 32 GB MicroSD-Karte verwenden. Die Original-Firmware sollte in dieser Konfiguration starten und es dir ermöglichen, die Rockbox-Firmware zu installieren, dies ist jedoch ungetestet. Nachdem die Rockbox-Firmware installiert wurde, kannst du größere MicroSD-Karten verwenden.

Schlussworte…

• Du führst diese Modifikation auf eigenes Risiko durch. Es könnte nicht funktionieren, deine Hardware beschädigen und sich als völlige Geldverschwendung herausstellen.
• Ich kann dir nicht helfen, wenn deine Modifikation nicht bootet oder nicht stabil läuft. Ich habe in diesem Artikel bereits alles gesagt, was ich darüber weiß. Vielleicht findest du Hilfe im Rockbox-Forum.
• Ich kann das 3D-gedruckte Teil nicht für dich ausdrucken. Die stl-Datei ist kostenlos verfügbar und kann von kommerziellen Druckdiensten gedruckt werden.
