Restauration

Im ersten Teil habe ich meinen alten Amiga 500 entstaubt und überprüft. Ich habe auch alle Teile für das Projekt bestellt, und sie sind mittlerweile geliefert worden. Lass uns mit der Restaurierung beginnen!

Recapping

Alle Heimcomputer der 1980er und 1990er Jahre wurden für normale Haushalte entwickelt und mussten daher billig sein. Commodore hat nicht erwartet, dass der Amiga eines Tages eine “alte Dame” werden würde, also verwendeten sie Standardkomponenten. Ein häufiges Problem ist, dass Elektrolytkondensatoren im Laufe der Jahre austrocknen und ihre Kapazität verlieren. Einige können sogar auslaufen und im schlimmsten Fall die Platine beschädigen. Der erste Restaurierungsschritt besteht also immer darin, alle Elektrolytkondensatoren auszutauschen, auch wenn sie noch gut aussehen.

Da ich diesen Prozess nicht in einem Jahrzehnt oder so wiederholen möchte, habe ich Premium-Kondensatoren mit einer erwarteten Lebensdauer von 10.000 Stunden bestellt, was wahrscheinlich das Zehnfache der Lebensdauer der Standardkondensatoren ist. Am Ende dieses Artikels habe ich alle Kondensatoren auf meinem Amiga 500 Rev 6A Board aufgelistet.

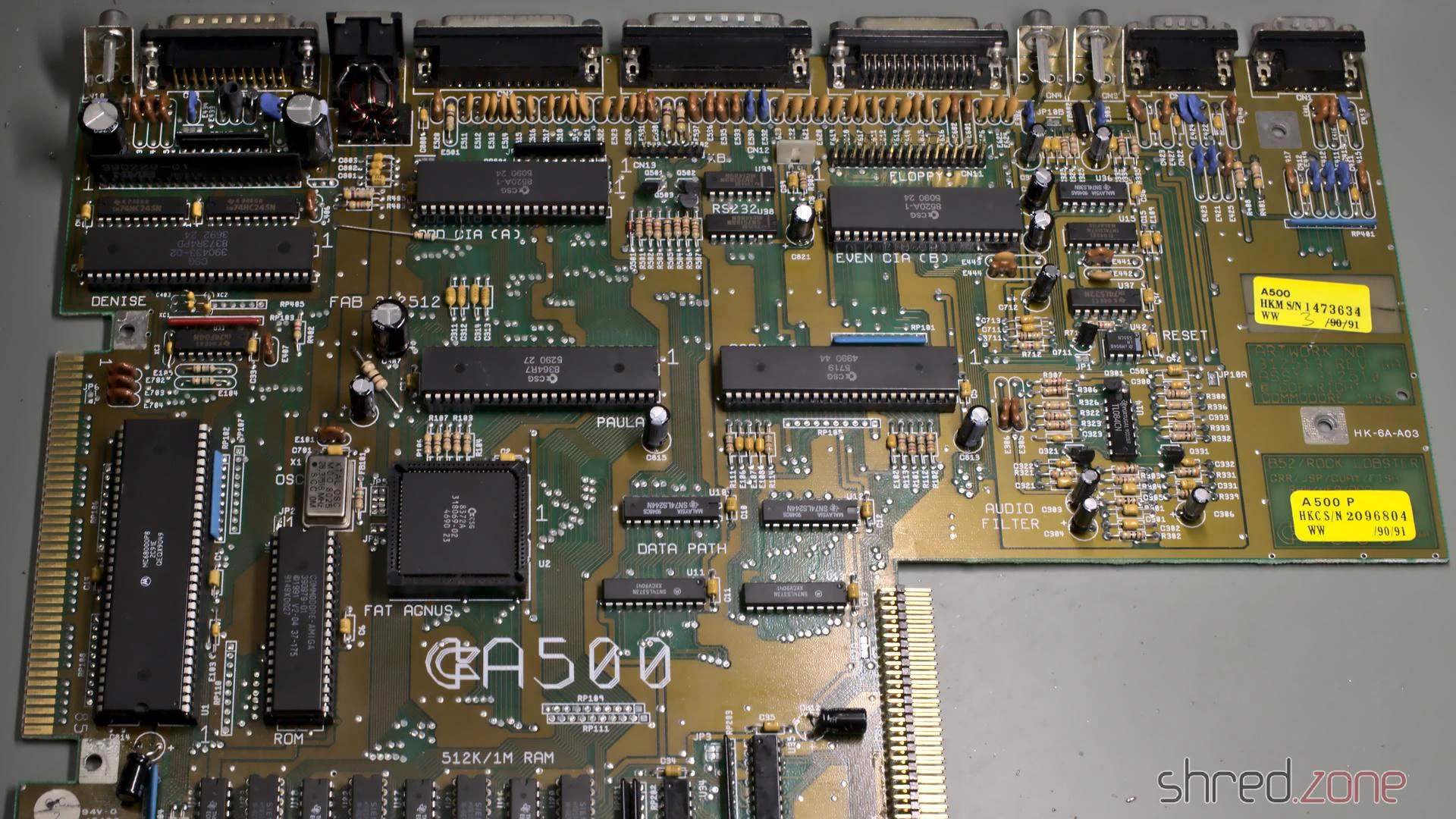

Auf den ersten Blick schienen alle Kondensatoren in Ordnung zu sein. Dennoch fand ich nach dem Entfernen eines davon Spuren von getrocknetem Elektrolyt auf der Platine und an der Unterseite des Bauteils. Es zeigt wirklich, dass eine oberflächliche Inspektion täuschen kann.

Ich habe auch die Kabel meines selbstgebauten NMI-Knopfes entfernt und nach kalten Lötstellen und anderen potenziellen Problemen gesucht. Als letzten Schritt habe ich das Mainboard vorsichtig mit IPA gewaschen.

HDMI-Ausgang

Machen wir mit der nächsten Baustelle weiter. Da es immer schwieriger wird, Fernseher mit einem SCART-Anschluss zu finden (und ich mochte sie ohnehin nie), möchte ich meinen Amiga 500 über HDMI anschließen. Zum Glück gibt es ein Projekt von c0pperdragon, das dem Denise-Chip einen pixelperfekten HDMI-Ausgang hinzufügt. Der Konverter kann nicht in Geschäften gekauft werden, sondern du musst ihn selbst zusammenbauen. Er besteht aus ein paar Standardkomponenten, die in guten Elektronikgeschäften gekauft werden können, während die Platine bei Leiterplattenherstellern bestellt werden kann. Der Zusammenbau erfordert jedoch etwas Fine-Pitch-SMD-Löten. Wenn du dich damit nicht wohlfühlst, findest du vielleicht einen privaten Verkäufer für eine fertig montierte Platine.

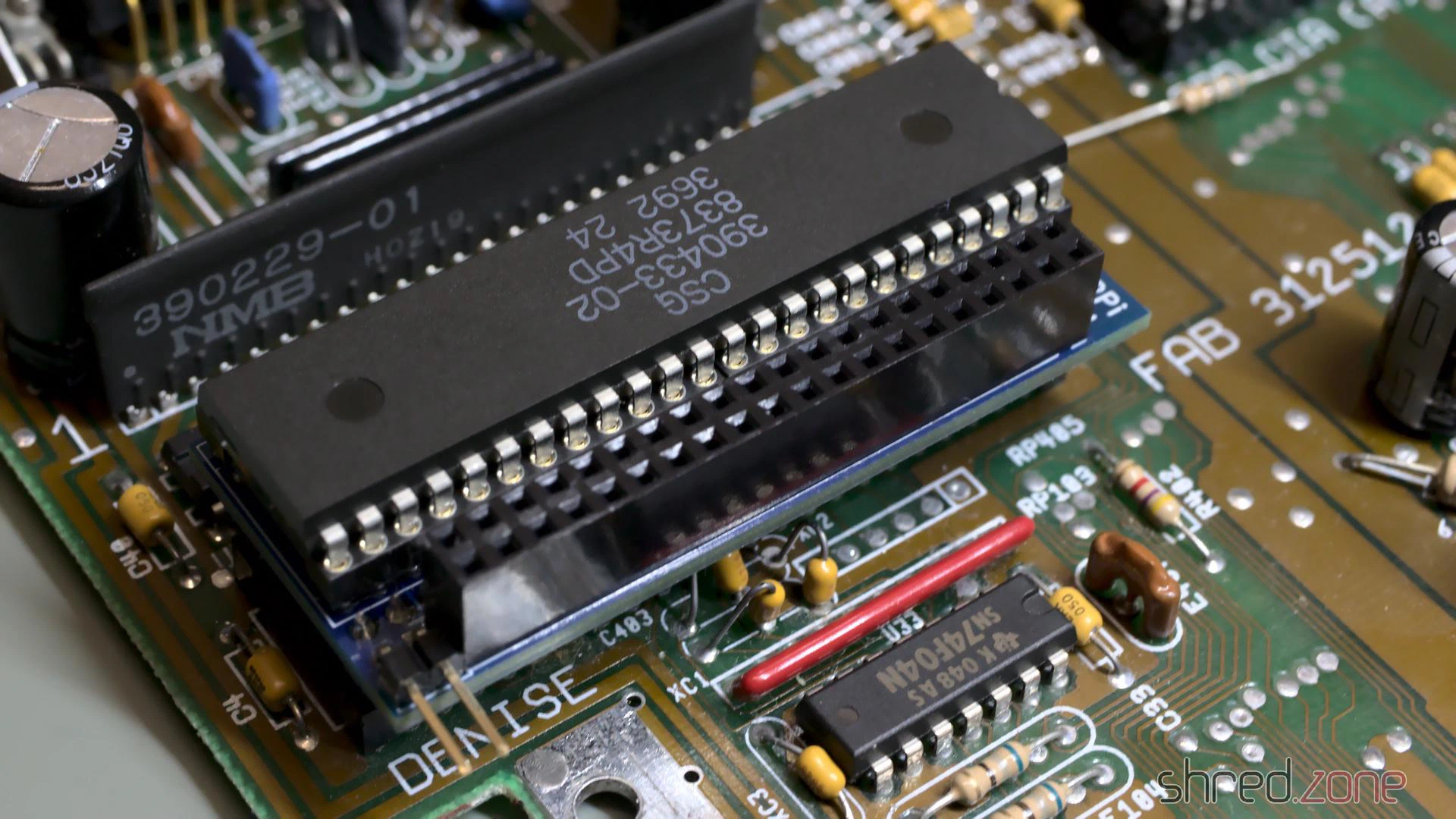

Um den Adapter zu installieren, wird zuerst der Denise-Chip aus seinem Sockel entfernt. Dann wird der Adapter in den Sockel gesteckt und Denise in den Adapter. Es kann ein Knopf angeschlossen werden, um die Konfiguration zu ändern und Screenshots zu machen, aber das ist für den Betrieb nicht wirklich erforderlich.

Die RGBtoHDMI-Firmware muss auf eine FAT-formatierte MicroSD-Karte entpackt werden. Stelle sicher, dass du das Release 20210322_f771e51 oder neuer verwendest. Ältere Versionen funktionieren nicht, sondern zeigen nur vier farbige Rechtecke.

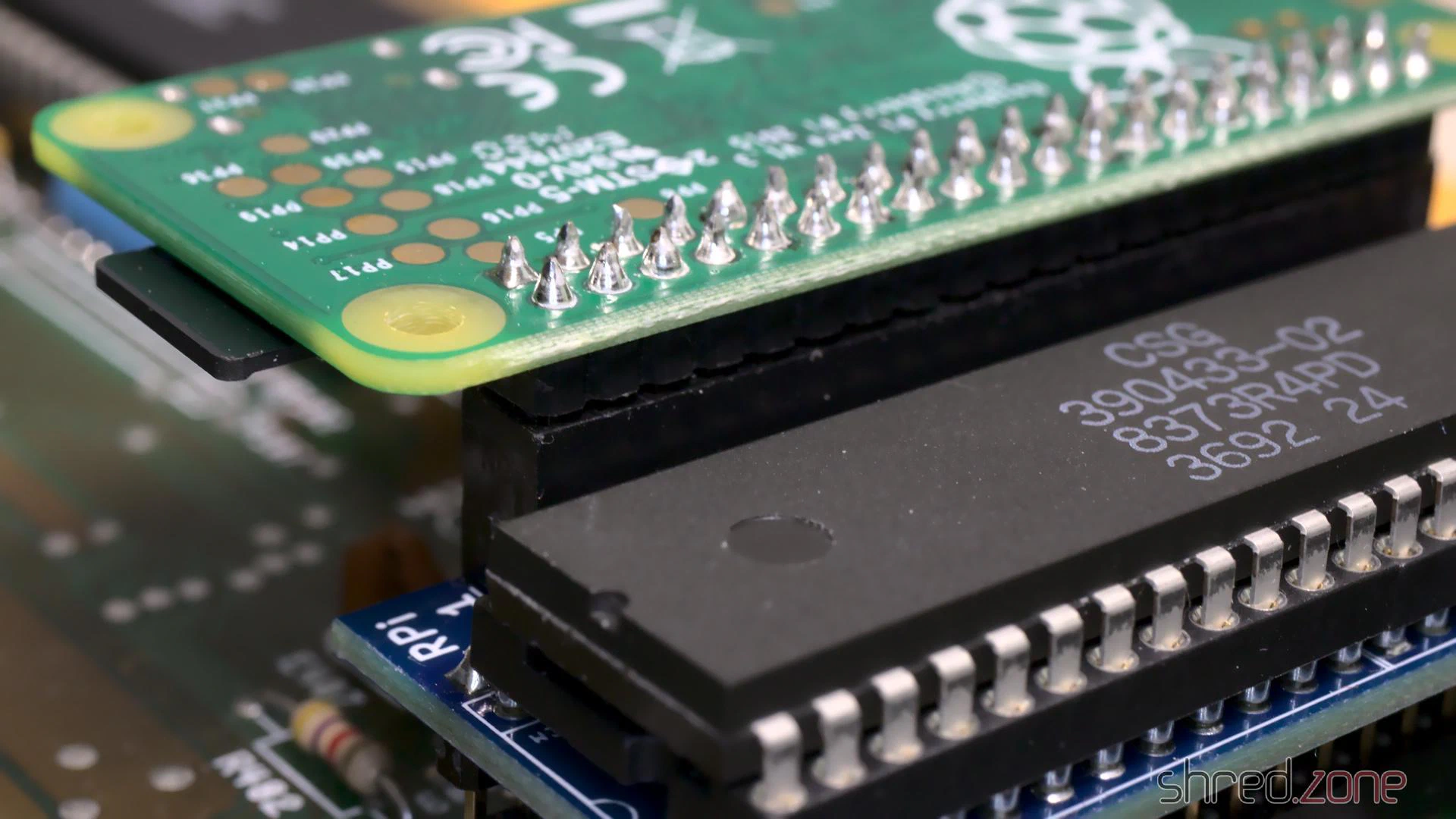

Schließlich wird der Raspberry Pi Zero auf den Sockel gesteckt. Sei hier sehr vorsichtig! Die Stiftleiste passt auch, wenn sie nicht richtig ausgerichtet ist, und kann dann deinen Raspberry oder (noch schlimmer!) deinen Amiga beschädigen.

Neues Netzteil

Im ersten Teil fand ich etwas Flüssigkeit auf der Unterseite der Netzteil-Platine. Ich vermutete, dass es Kondensatorflüssigkeit war, aber mein Kontakt beim CBM Museum Wuppertal erklärte mir, dass es nur eine Menge Flussmittel war. Dennoch bräuchte das alte Netzteil eine technische Überholung, was ich nur Leuten empfehlen kann, die genau wissen, was sie tun.

WARNUNG: Schaltnetzteile können auch noch Stunden nach der Trennung vom Stromnetz hohe Spannungen enthalten. Ich rate dringend davon ab, Reparaturen selbst zu versuchen. Wenn du dich entscheidest, dein altes Netzteil zu behalten, bitte einen ausgebildeten Techniker, es für dich zu restaurieren!

Da ich selbst kein “Fachpersonal” bin, habe ich mich dagegen entschieden, das originale Netzteil zu restaurieren, sondern es durch ein Mean Well RT-65B zu ersetzen. Es hat ausreichend Leistung und passt auch wunderbar in das originale Amiga-Netzteilgehäuse.

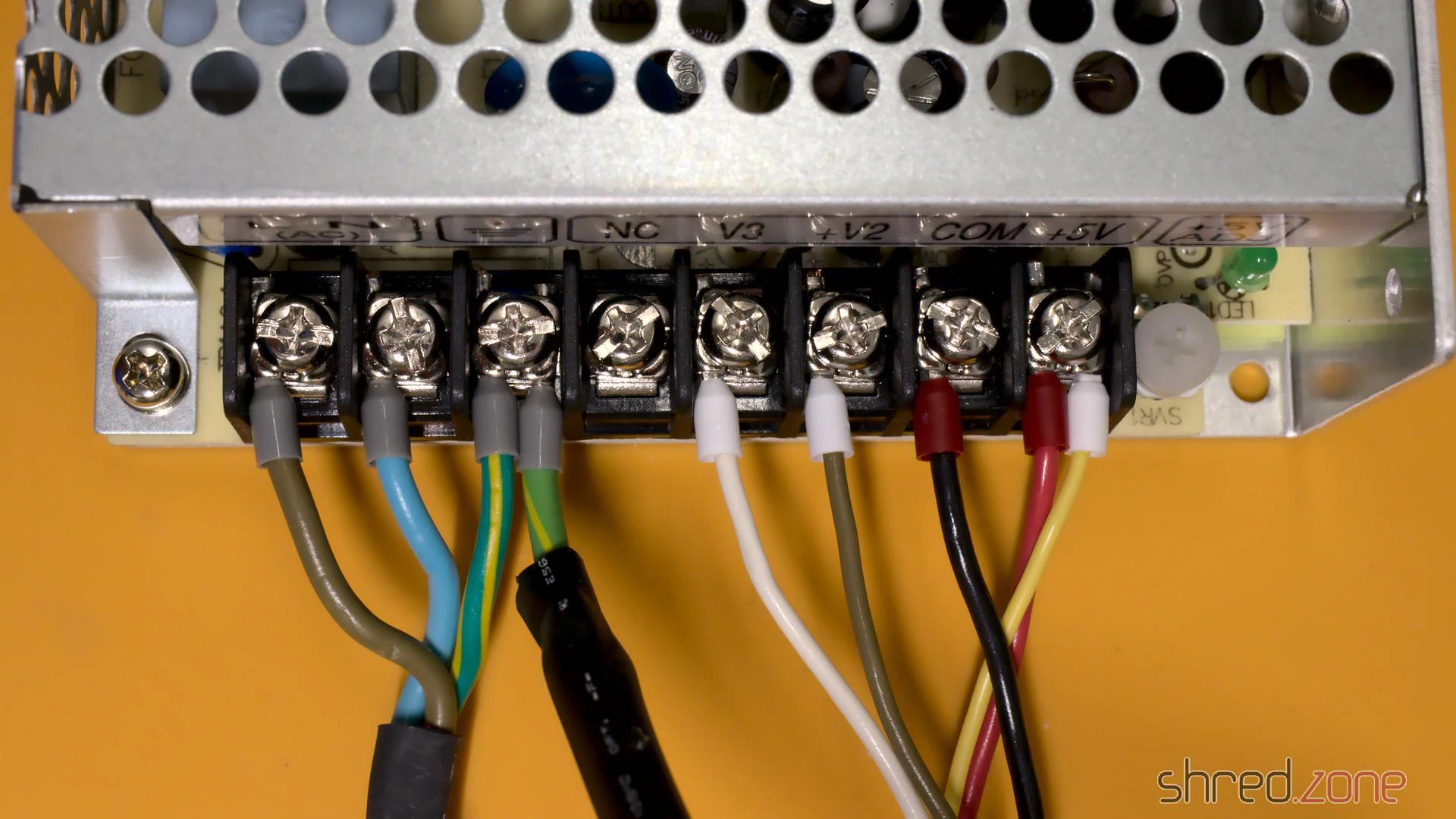

Bevor ich die Kabel vom alten Netzteil entfernte, habe ich mir notiert, welche Farbe mit welcher Spannung verbunden ist. Dann habe ich die Kabel entfernt, Kabelschuhe auf die Kabelenden gecrimpt und sie mit dem entsprechenden Ausgang des neuen Netzteils verbunden.

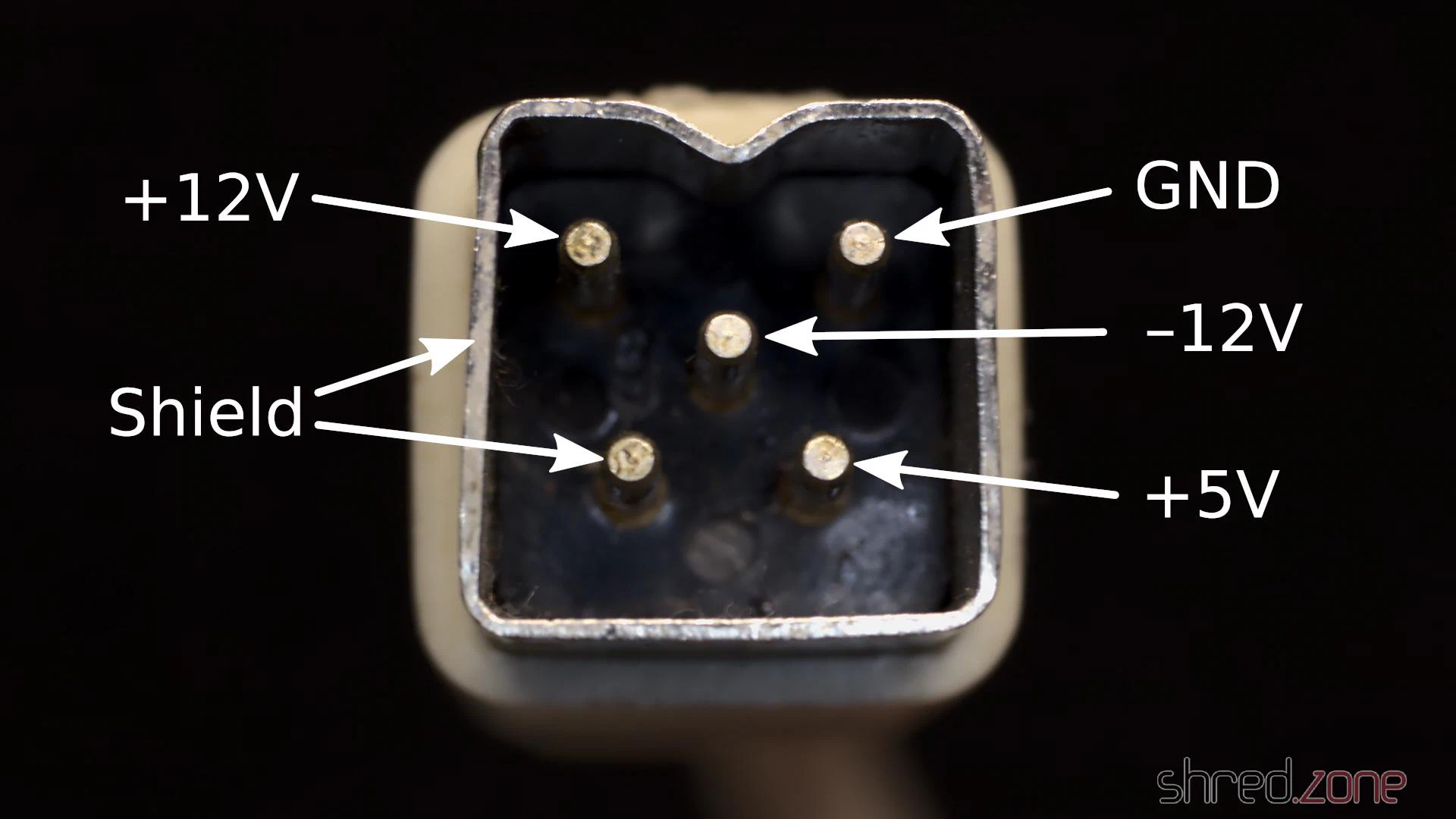

Mein originales Netzteil hatte ein separates SEN-Kabel. Es ist am Stromstecker mit +5V verbunden und wird verwendet, damit das alte Netzteil Leitungsverluste kompensieren und dort exakt 5V bereitstellen konnte. Das Ersatznetzteil hat keinen Sense-Anschluss, also habe ich das SEN-Kabel einfach an die +5V-Leitung angeschlossen, um den Gesamtquerschnitt zu erhöhen und Verluste zu reduzieren, aber man kann es auch einfach offen lassen.

Das “Shield”-Kabel (Abschirmung) muss mit der Erde verbunden werden.

ACHTUNG: Es gab verschiedene Varianten von Amiga 500 Netzteilen auf dem Markt. Deine Anzahl von Kabeln und der Farbcode der Kabel können unterschiedlich sein. Verlasse dich nicht einfach auf meine Fotos!

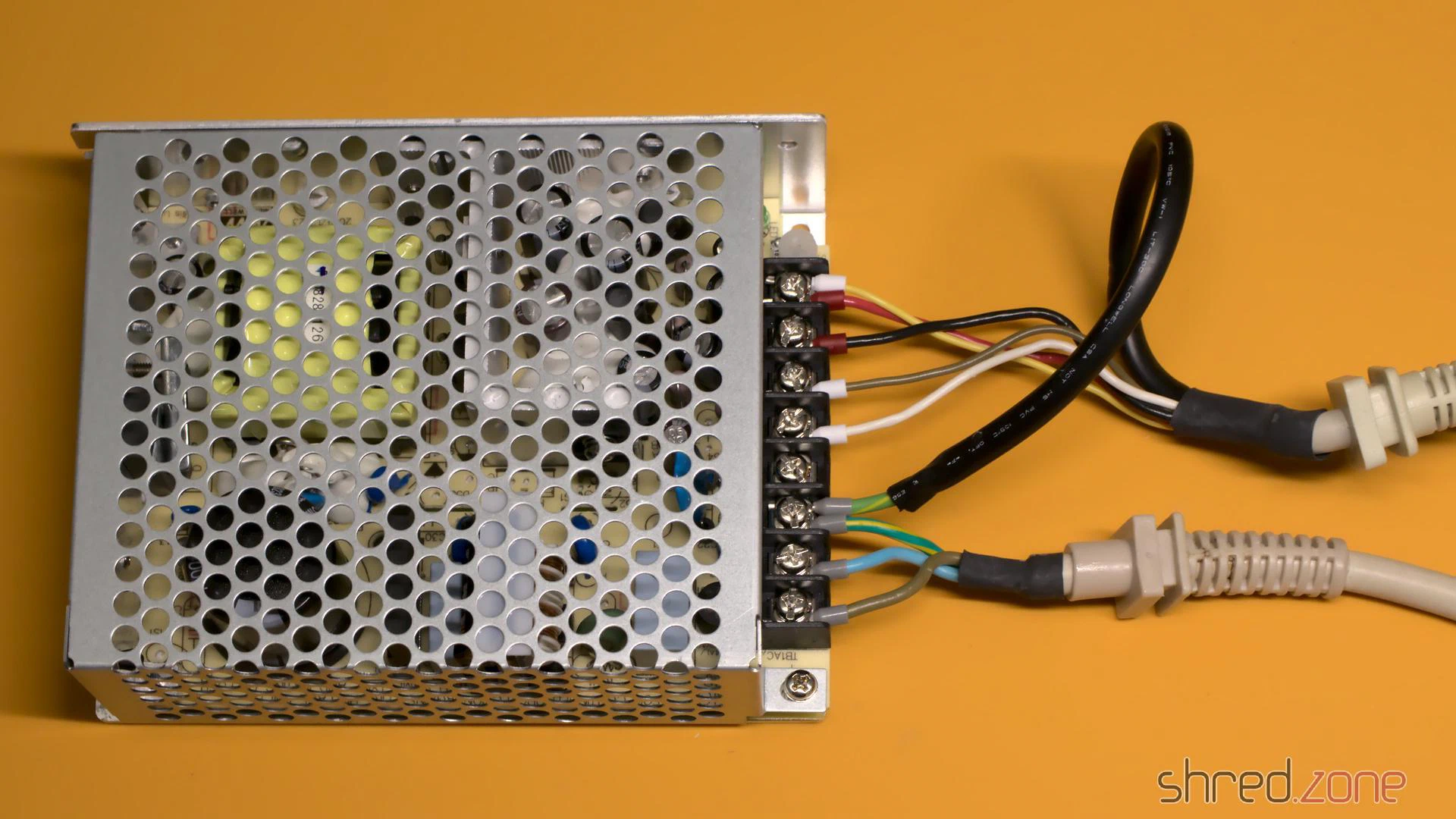

So sah es nach der Verkabelung aus:

Schließe dein Netzteil noch nicht ans Stromnetz an! Schalte dein Multimeter zuerst in den Durchgangsprüfungsmodus und teste, ob deine Erdung mit dem Netzteilgehäuse und mit der Abschirmung sowie dem Abschirmungspin des Amiga-Stromsteckers verbunden ist. Teste danach, ob die Stromleitungen richtig verbunden sind. Jetzt kannst du dein Netzteil einschalten und mit deinem Multimeter die Spannungen am Amiga-Stromstecker überprüfen.

ACHTUNG: Bitte sei sehr vorsichtig, wenn du das Netzteil außerhalb des Gehäuses testest. Stelle sicher, dass du die stromführenden Anschlüsse nicht versehentlich berühren kannst. Öffne auch nicht die Abschirmung des Netzteils.

Testlauf

Nachdem ich sichergestellt hatte, dass alle Spannungen korrekt sind, war es endlich Zeit für einen ersten Testlauf.

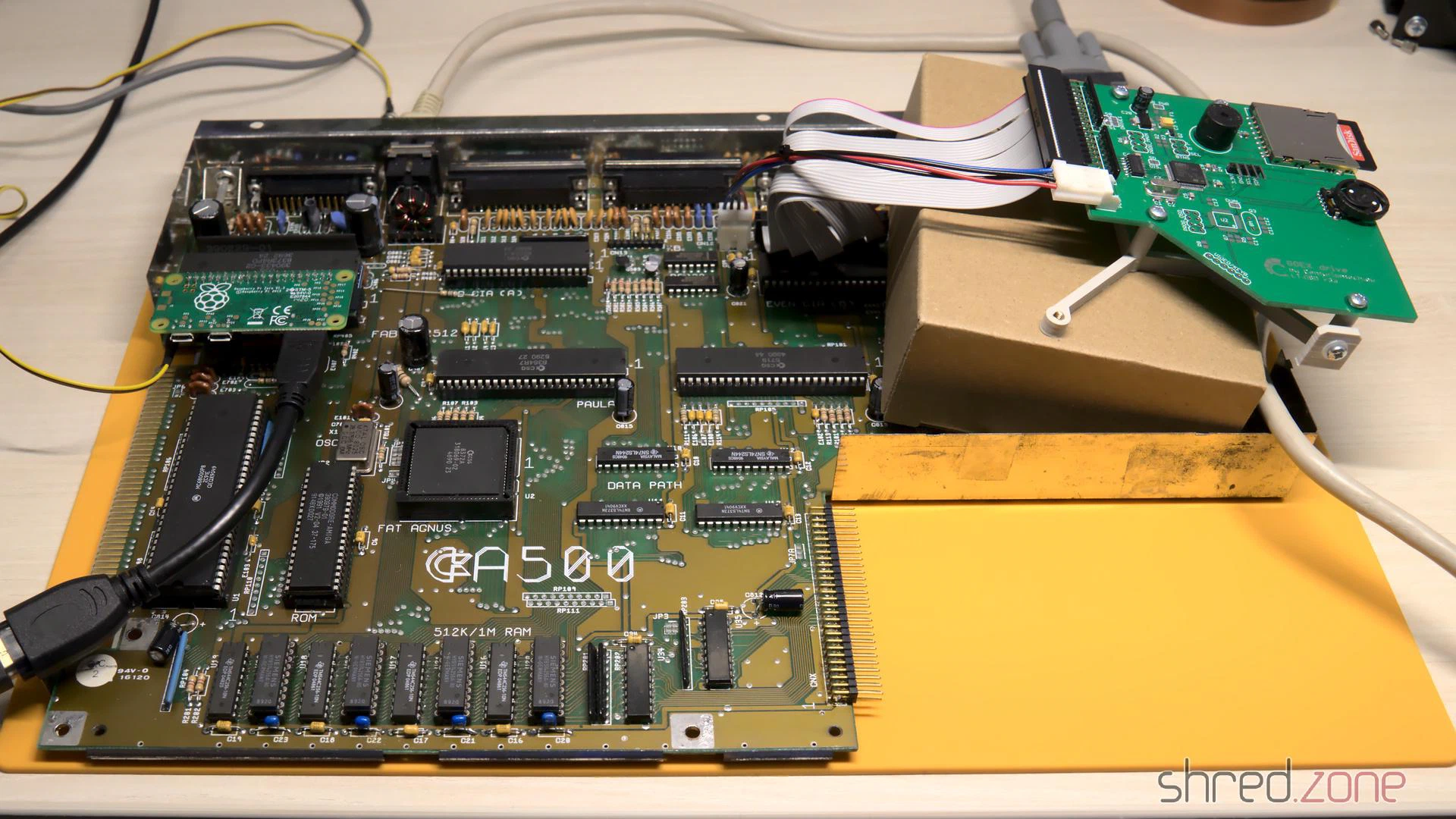

Da ich nicht mehr viele Disketten habe, hatte ich ein GOEX-Laufwerk als Ersatz für das originale Diskettenlaufwerk bestellt. Es emuliert ein Diskettenlaufwerk, verwendet aber ADF-Dateien von einer SD-Karte. Es emuliert sogar die mechanischen Geräusche des Kopfschrittmotors, was tatsächlich viel besser klingt als erwartet. Ich habe es an den Floppy-Header des Mainboards angeschlossen und eine Pappschachtel verwendet, um sicherzustellen, dass es keine Kurzschlüsse verursacht.

Dann habe ich alles nochmal überprüft. Ist das Mainboard in Ordnung? Ist der HDMI-Konverter richtig angeschlossen? Ist das GOEX-Laufwerk angeschlossen? Sitzt der Raspberry richtig und ist die MicroSD-Karte eingelegt? Ist da nichts, was einen Kurzschluss verursachen könnte? Ist das Netzteil gegen versehentliches Berühren der stromführenden Anschlüsse geschützt?

Und dann, nach fast 30 Jahren, war es endlich an der Zeit, meinen Amiga 500 wieder aufzuwecken.

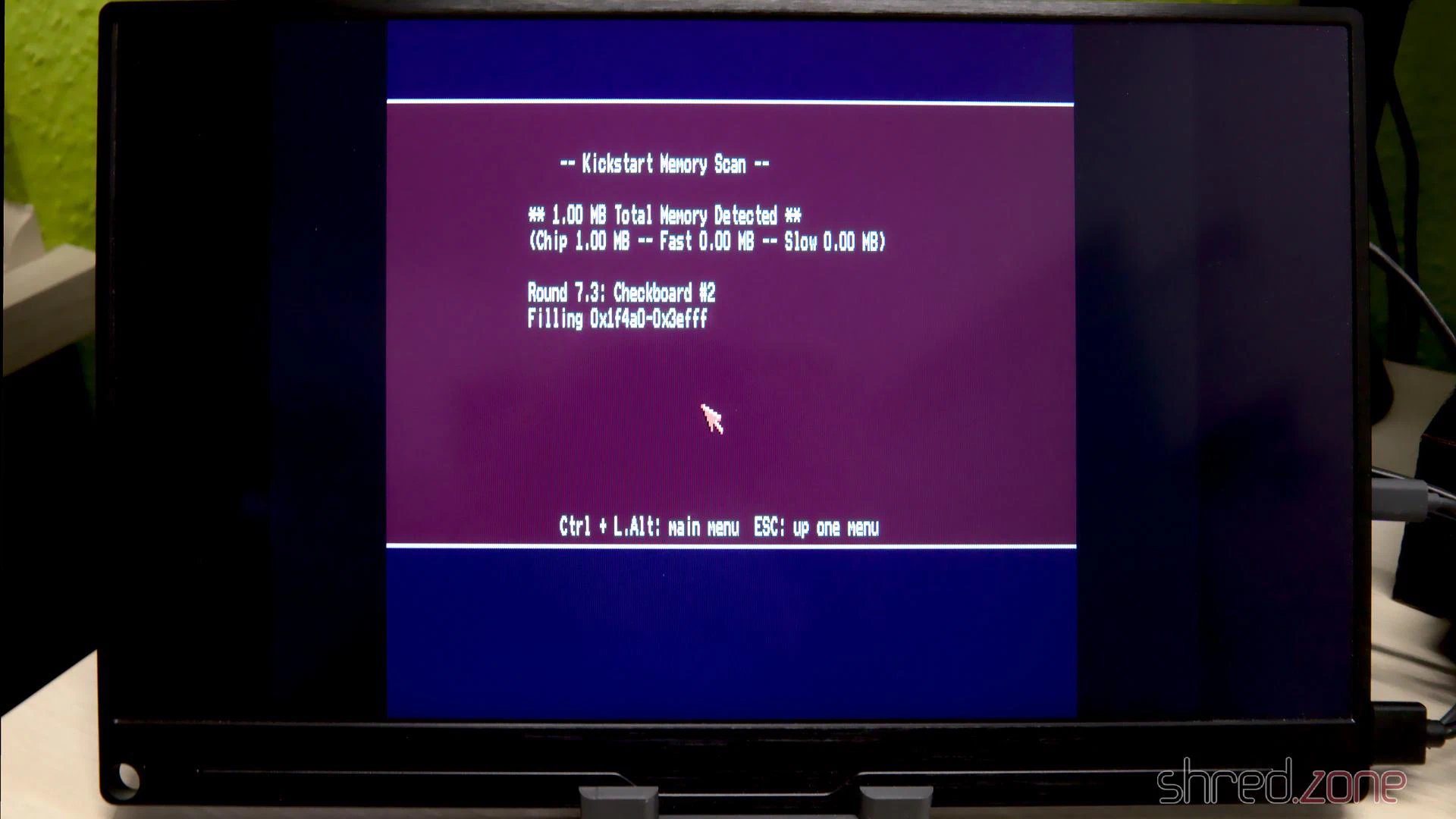

Ich habe zuerst eine Amiga Test Kit-Diskette gebootet und den RAM sowie die CIAs überprüft. Danach habe ich einige Demos laufen lassen. Die Bildqualität des HDMI-Konverters ist atemberaubend!

In der Zwischenzeit habe ich auch das Gehäuse und die Tastatur vom Bleichservice zurückbekommen. Ich kann es kaum erwarten, alles wieder zusammenzusetzen und meinen glänzenden neuen Amiga 500 zu genießen.

Kondensator-Liste

Die Kondensator-Liste meines Amiga 500 Rev 6A und die von mir verwendeten Ersatzteile:

Anmerkungen:

• Alle Kondensatoren sind radial und haben ein Rastermaß von 5 mm.
• C401, C402: Die Höhe sollte 24 mm oder weniger betragen, um unter die Abschirmung zu passen.
• C324, C334: Bipolare Kondensatoren könnten die Audioqualität verbessern. Ich habe das allerdings nicht getestet.
• Du kannst jeden passenden Kondensator mit derselben Kapazität und derselben (oder höheren) Spannung verwenden.
• Die Temperaturbeständigkeit sollte 85 °C oder, noch besser, 105 °C betragen.
