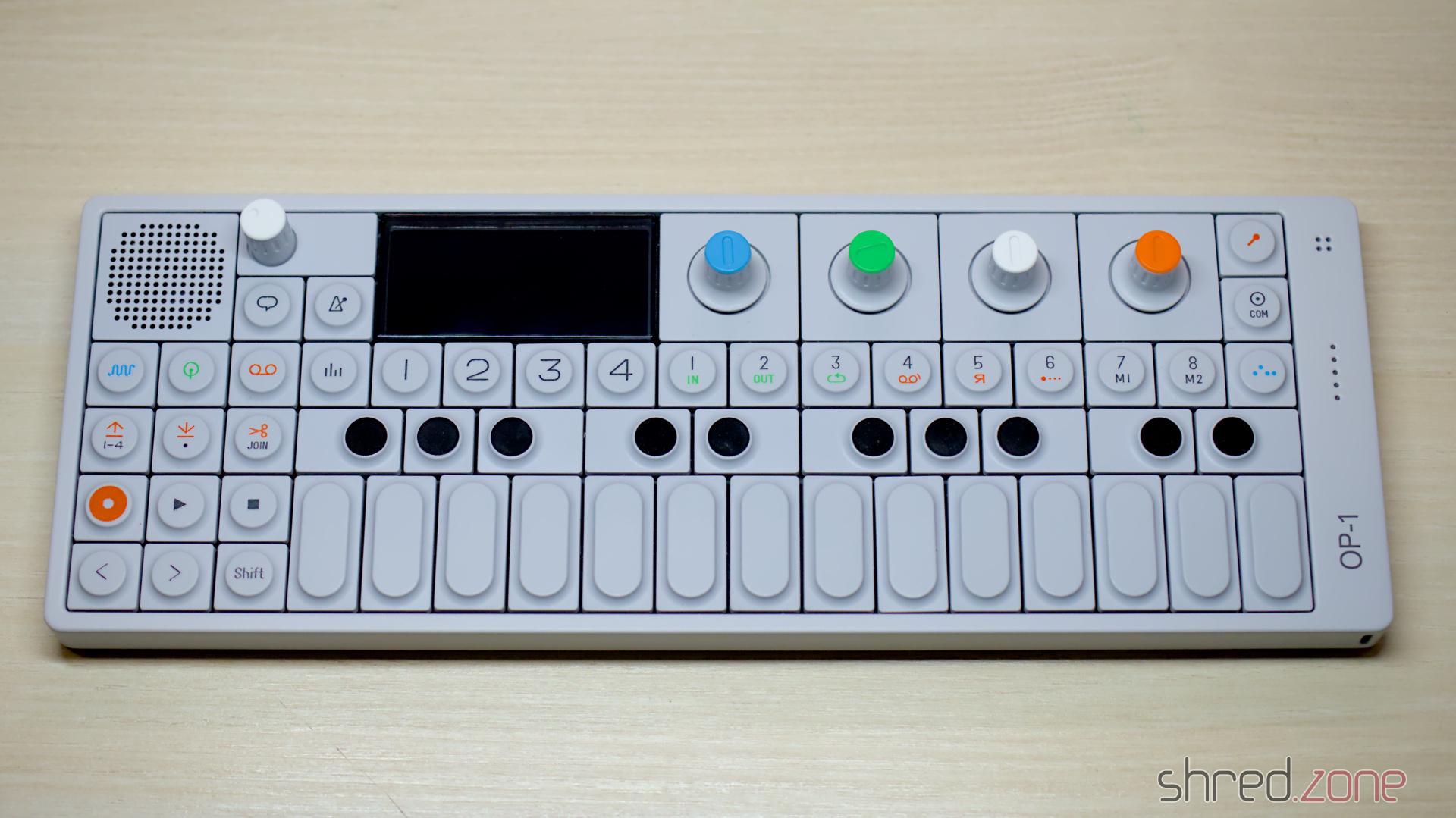

Der Teenage Engineering OP-1 ist ein tragbarer Synthesizer und ein Tonaufnahmesystem. Ich habe 2016 einen bekommen, weil ich von seinen Fähigkeiten, die in vielen YouTube-Videos gezeigt wurden, fasziniert war. Aber um ehrlich zu sein, ist mein musikalisches Talent begrenzt, und so wurde er eher zu einem Spielzeug, das schließlich für mehrere Monate in einem Schrank verstaut wurde.
Als ich ihn wieder herausholte, stellte ich fest, dass der Akku tiefentladen war. In Anbetracht des Alters des Akkus beschloss ich, ihn nicht noch einmal aufzuladen, da die Gefahr besteht, dass er anschwillt und den OP-1 beschädigt. Stattdessen war mein Plan, den Akku zu entfernen und den OP-1 ohne ihn zu verwenden, da ich seine Mobilität sowieso nicht nutze. Er müsste dann zur Nutzung an eine USB-Stromquelle angeschlossen werden, aber das wäre für mich völlig in Ordnung.
Ich fand auch Berichte von Leuten, bei denen der Akku nicht mehr lud oder nach ein paar Minuten bereits leer war. Es gibt viele Gründe für einen Akkuwechsel.
Hinweis: Dieser Artikel handelt vom klassischen OP-1, nicht von seinem Nachfolger, dem OP-1 field.
Entfernen des alten Akkus
VORSICHT: Sei sehr vorsichtig beim Umgang mit LiPo-Akkus! Verwende keine scharfen Klingen oder spitzen Werkzeuge, um den alten Akku zu entfernen. Wende niemals Gewalt an und vermeide physische Schäden. Schließe den Akku niemals kurz! Stelle sicher, dass sich die Anschlüsse der Akkukabel nicht versehentlich berühren können. Wenn du eine Schwellung oder ungewöhnliche Hitze bemerkst, verwende den Akku sofort nicht mehr. Entsorge Akkus ordnungsgemäß und befolge dabei die örtlichen Vorschriften.
Falls du (aus welchem Grund auch immer) noch Garantie auf das Gerät haben solltest, erlischt diese durch das Verfahren.

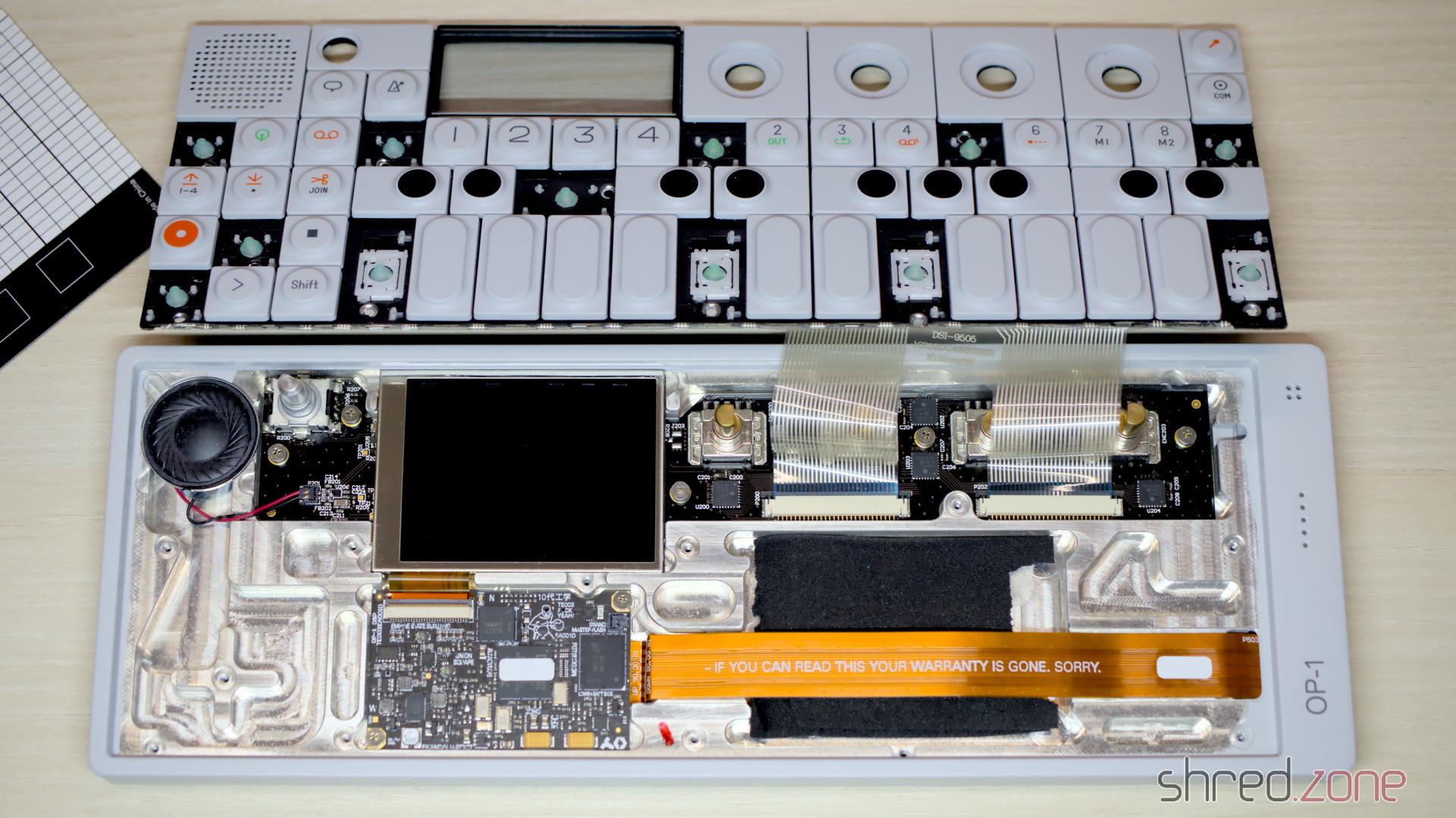

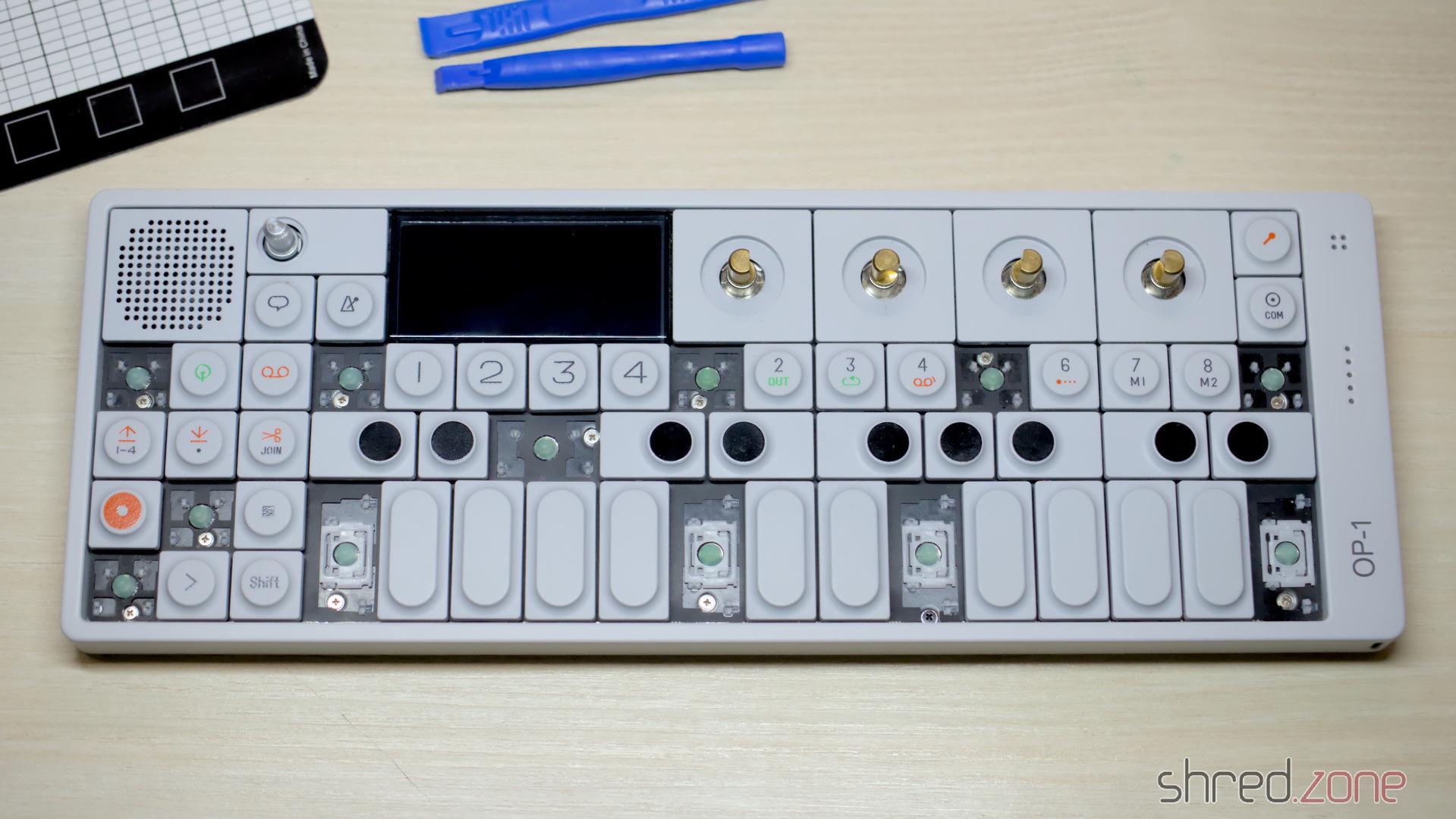

Es gibt eine gute Anleitung bei iFixit darüber, wie man den OP-1 öffnet und den Akku entfernt. Dazu musst du die Rückseite und ein paar der Tasten entfernen, die die Gehäuseschrauben verdecken.
Bei meinem OP-1 fand ich heraus, dass es nicht nötig war, die Rückseite zu entfernen. Der Akku war nur leicht an das Gehäuse geklebt, und ich konnte ihn vorsichtig entfernen, während das Flachbandkabel des Anschlusses noch an seinem Platz war.
Der Akkuanschluss muss angehoben und darf nicht zur Seite gezogen werden. Obwohl ich vorsichtig war, habe ich die Klemmen aus dem Steckergehäuse gebrochen. Das war für mich okay, da ich sowieso vorhatte, den OP-1 ohne Akku zu nutzen.
Allerdings scheiterte mein Plan…
Die Enttäuschung

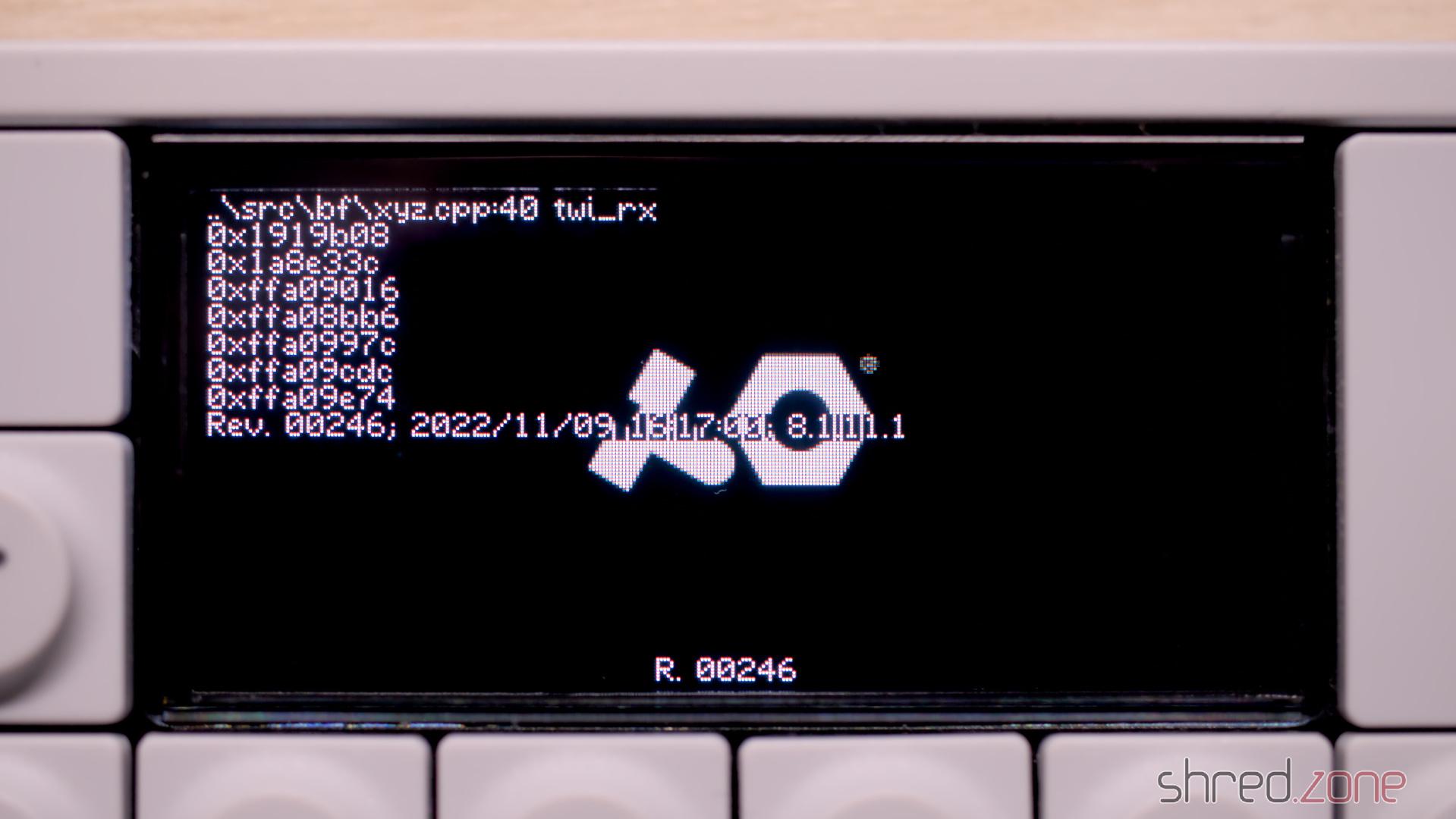

Nachdem ich den Akku entfernt hatte, versorgte ich den OP-1 über USB mit Strom und schaltete ihn ein. Leider stürzte er nach ein paar Sekunden ab.
Ich fand später heraus, dass der OP-1 ohne Akku funktioniert, wenn er an ein USB-Ladegerät angeschlossen ist, aber fast sofort abstürzt, wenn er in den USB-Anschluss eines PCs gesteckt wird. Da dies der einzige Weg ist, auf das Dateisystem des OP-1 zuzugreifen, scheint der Betrieb ohne Akku nicht zu funktionieren.
Nun gut, bestellen wir einen neuen und reparieren den OP-1 richtig. Es ist ein LiPo 055070 (aka 505070) Akku mit 3,7V und einer Kapazität von 1800mAh. Falls du ebenfalls das Gehäuse des Stromanschlusses beschädigt hast: Es ist ein Molex Pico-EZmate Crimpgehäuse für Buchsen, 1,2mm Rastermaß, 2 Kontakte (Teilenummer 781720002).
Ein neuer Akku?
Und hier kommt die nächste Enttäuschung.
Teenage Engineering verweist auf iFixit als Ersatzteilhändler. Allerdings verkauft iFixit diese Akkus nicht in Deutschland, und in anderen Ländern scheinen sie vergriffen zu sein.
Dann fragte ich den Hersteller um Hilfe. Sie antworteten, dass sie keine Ersatzakkus für den OP-1 auf Lager hätten und dass sie nicht wüssten, wann oder ob sie jemals wieder auf Lager sein würden. Ihr Vorschlag war, weiterhin den Originalakku zu verwenden.
Ich durchsuchte das Internet und fragte Händler nach Ersatzakkus, aber ohne Erfolg. Ich saß also fest. Der OP-1 würde ohne Akkus nicht funktionieren, und ein neuer passender Akku war nirgends zu finden. Müsste ich meinen OP-1 wegwerfen, der immer noch fast makellos aussieht?
Akkuloser Betrieb
Die einfache Antwort lautet: Nein. Ich könnte jeden anderen LiPo-Akku mit 3,7V und ähnlichen, kleineren Abmessungen verwenden. Er hätte eine geringere Kapazität und müsste öfter aufgeladen werden, aber ansonsten wäre es in Ordnung.
Allerdings war mein ursprüngliches Ziel, den OP-1 ganz ohne Akku zu betreiben. Ich müsste einen Weg finden, ihn zum Laufen zu bringen, wenn er mit einem PC verbunden ist.

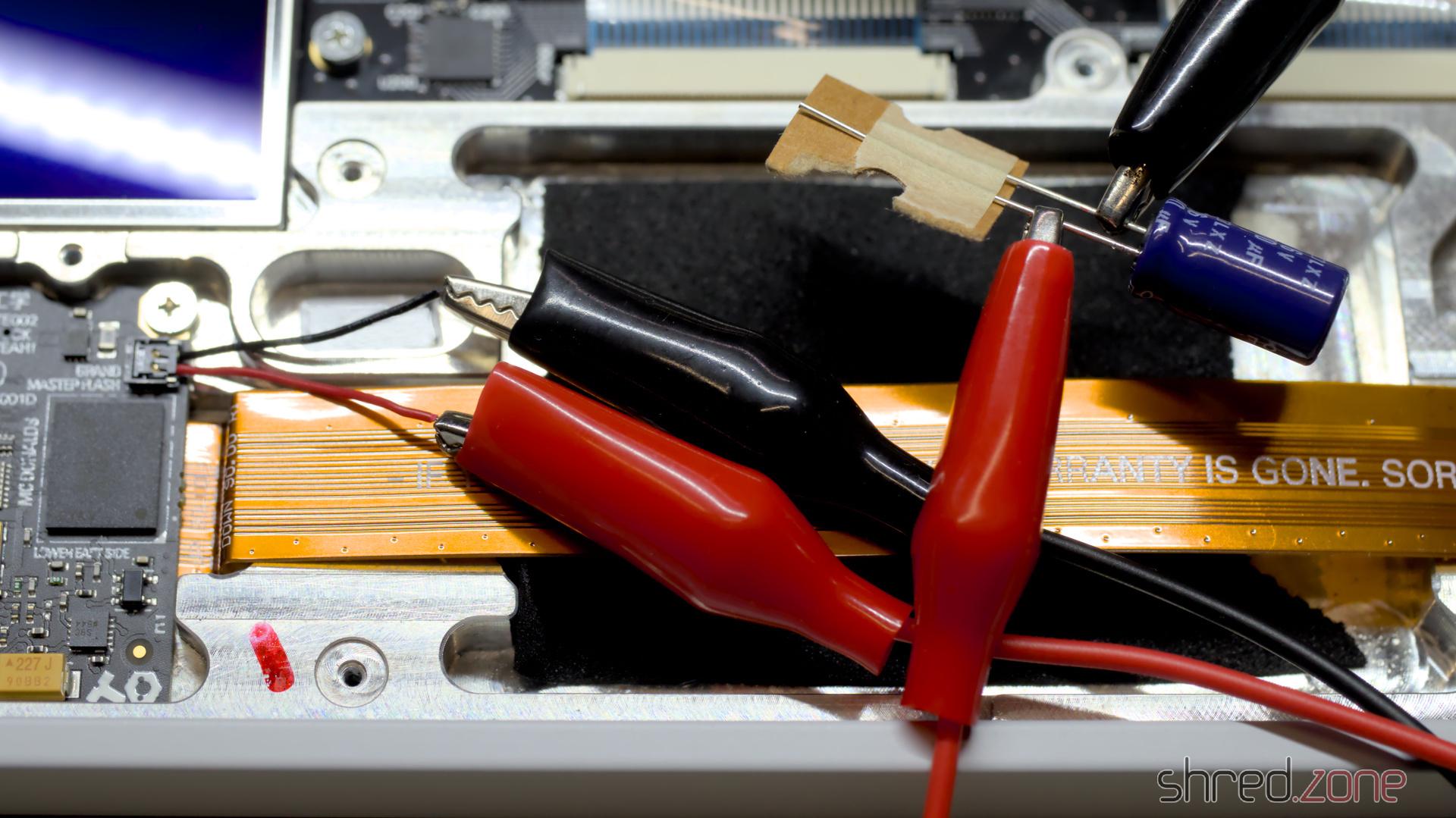

Ich startete ein Experiment. Anstelle eines Akkus verwendete ich einen Elektrolytkondensator. Der erste, den ich in meiner Bastelkiste fand, war ein 470µF 35V Typ, und ich schloss ihn mit Krokodilklemmen an den Akkuanschluss an.
Ein erster Test zeigte, dass dies den Absturz behob, und der OP-1 startete nun sogar, wenn er an den PC angeschlossen wurde. Als ich jedoch versuchte, eine USB-Verbindung für den Dateitransfer herzustellen, schaltete er sich sofort ab.
Ich probierte den größten Kondensator aus, den ich in meiner Kiste finden konnte, welcher 4700µF 16V hatte. Dieses Mal stürzte der OP-1 nicht mehr ab, egal wie sehr ich es versuchte. Leider ist der 4700µF Kondensator viel zu groß, um in das OP-1 Gehäuse zu passen.
Was jedoch perfekt passt, sind Knopfzellen-Superkondensatoren. Ich bestellte zwei Eaton KR-5R5V155-R EDLCs (1.5F, 5.5V), aber grundsätzlich kann jeder Superkondensator verwendet werden, der nicht höher als 5mm ist und für Spannungen von 3,7V oder mehr ausgelegt ist. Außerdem würde ein Superkondensator ausreichen, da er die Kapazität meines Testkondensators (4700µF = 0.0047F) immer noch bei weitem übertreffen würde.
Meine Tests mit den Superkondensatoren waren sehr vielversprechend. Als ich beide verwendete, funktionierte der OP-1 noch etwa drei Sekunden lang, nachdem er von USB getrennt wurde.
WARNUNG: Die Verwendung von Superkondensatoren anstelle von Akkus ist experimentell. Im Zweifelsfall ersetze deinen alten Akku immer durch einen neuen LiPo-Akku!
Führe nach dieser Modifikation niemals Firmware-Upgrades durch! Es ist möglich, dass das Gerät während des Upgrade-Prozesses auf ausreichende Akkuleistung angewiesen ist. Dein Gerät könnte unbrauchbar werden!
Denke auch daran, deinen OP-1 immer auszuschalten, bevor du ihn vom Strom trennst, um Datenverlust und Dateisystembeschädigungen zu vermeiden.

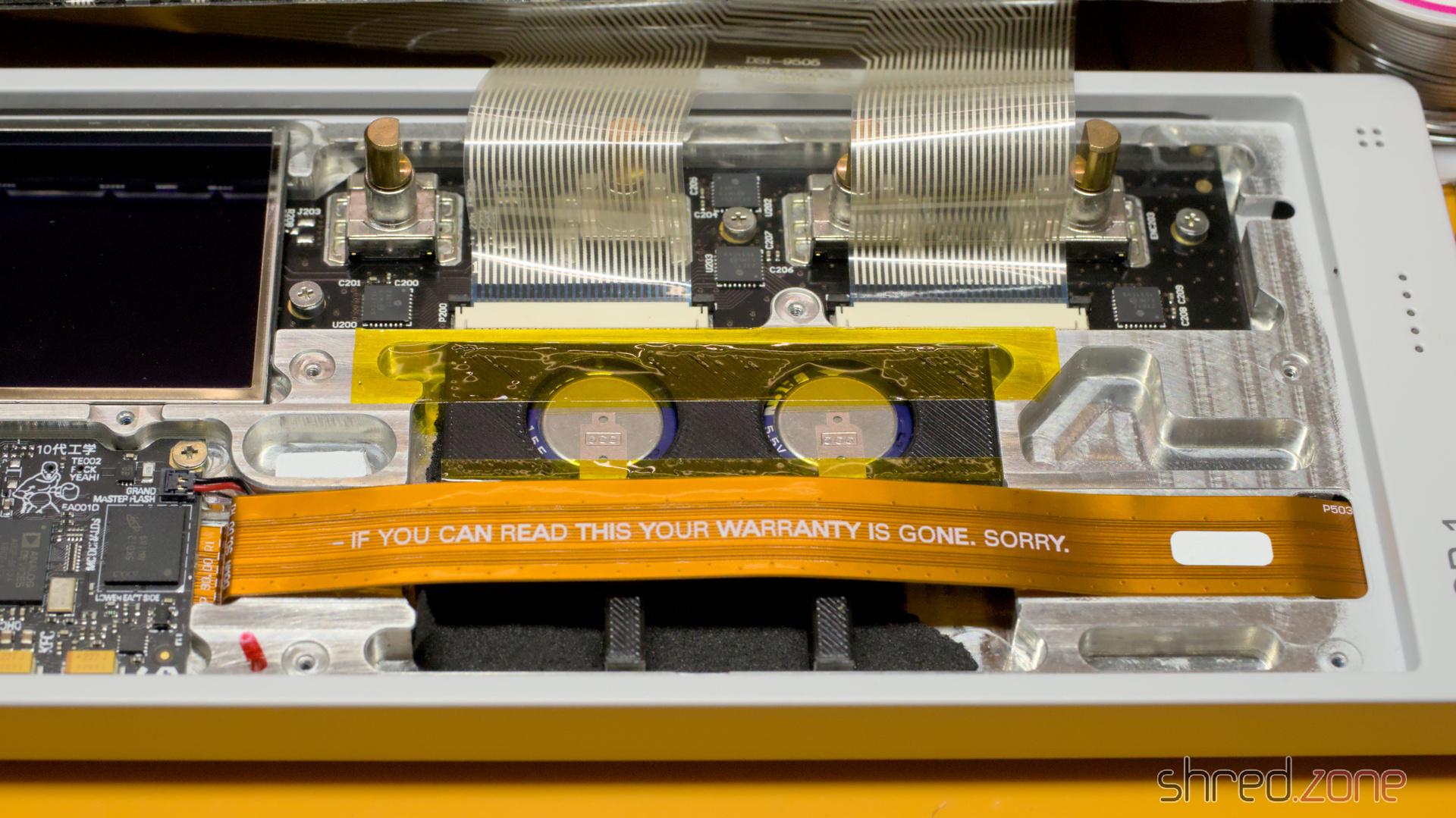

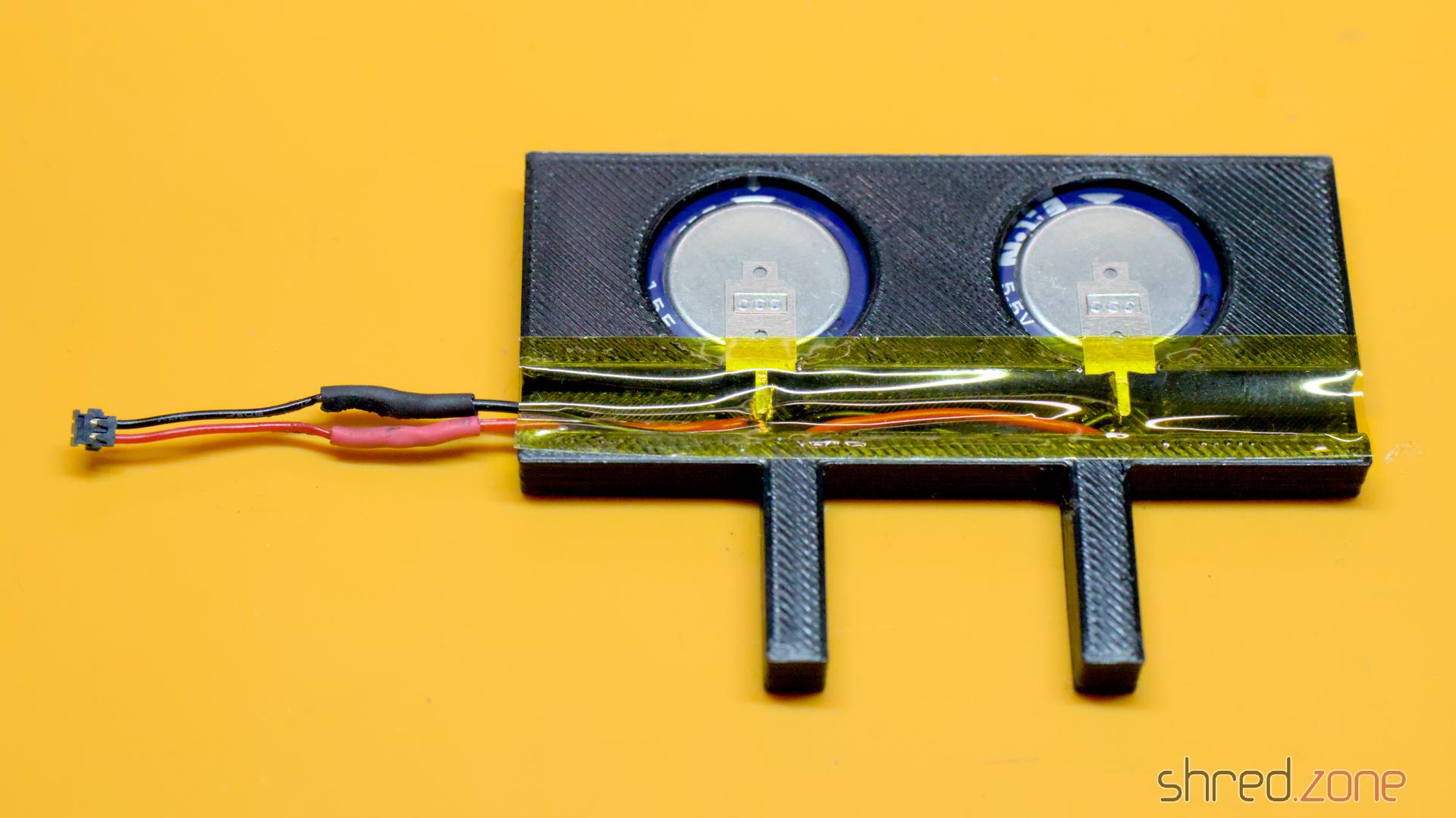

Ich habe einen Rahmen für die Kondensatoren in 3D gedruckt und ihn in den Platz des ursprünglichen Akkus gesetzt. Da das Gehäuse aus gefrästem Aluminium besteht, ist es wichtig, auf eine ordnungsgemäße Isolierung zu achten! Die Unterseite meines Rahmens ist aus diesem Grund massiv.
Und das war’s! Jetzt habe ich einen akkulosen OP-1. Auch wenn er nun dauerhaft an eine USB-Stromquelle angeschlossen sein muss, muss ich mir nie wieder Sorgen um alte oder tiefentladene LiPo-Akkus machen.
Was ich gelernt habe
Um ehrlich zu sein, war ich von Teenage Engineering sehr enttäuscht. Der OP-1 war ein teurer Gegenstand. Es ist in Ordnung für mich, wenn der Hersteller nach dieser langen Zeit keine Garantie mehr anbietet. Es ist auch in Ordnung, wenn sie nach fast 10 Jahren keine Ersatzteile mehr auf Lager haben.
Trotzdem wünschte ich, sie hätten eine bessere Lösung anzubieten, als nur vorzuschlagen, den Originalakku weiterzuverwenden, selbst auf die Gefahr hin, dass er anschwillt (was das Gehäuse ruinieren würde und eine potenzielle Brandgefahr darstellt). Im Grunde haben sie mir gesagt, ich solle eine Maschine wegwerfen, die ansonsten noch gut war.
Fun Fact

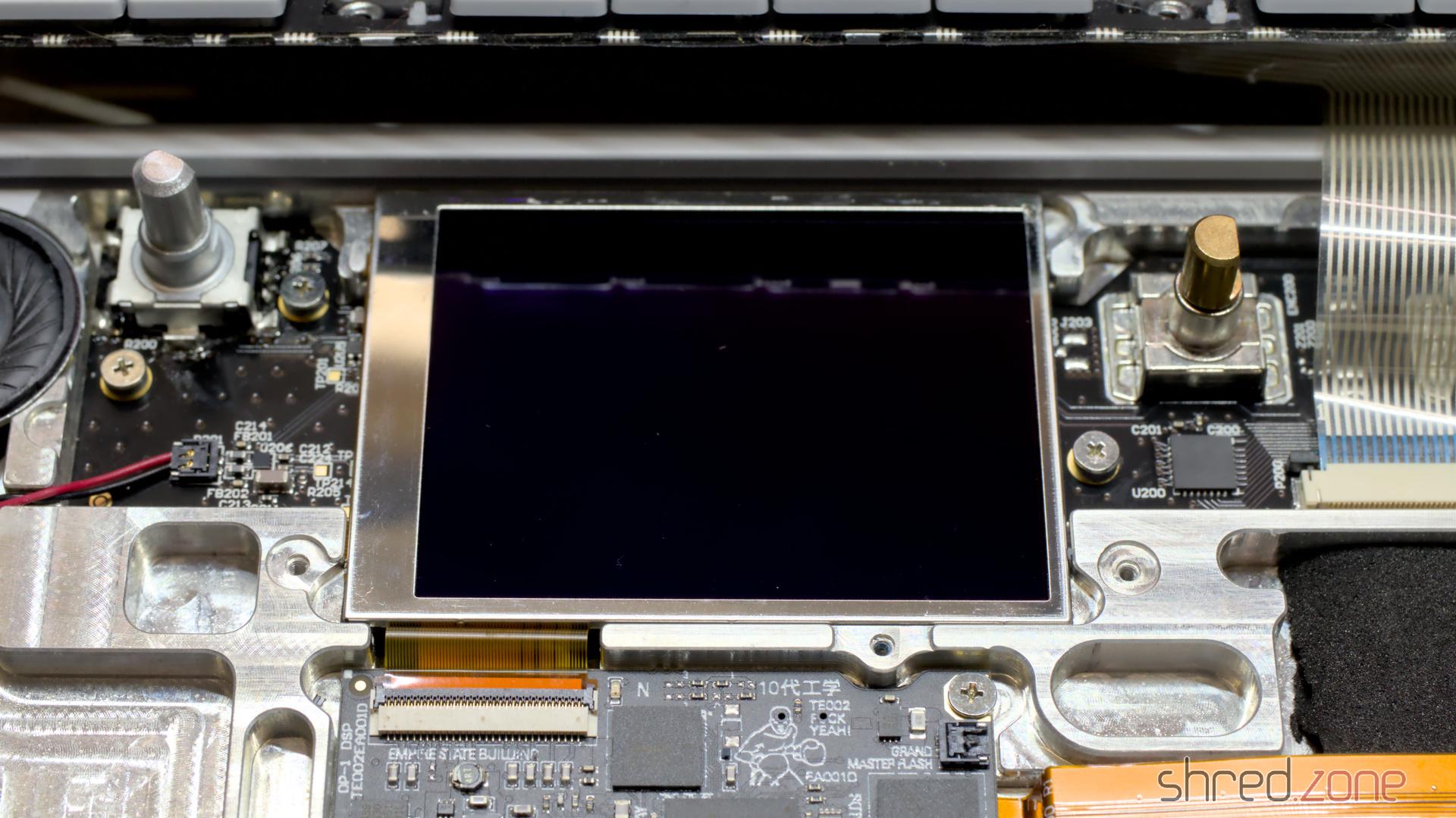

Übrigens… Wusstest du, dass das eigentliche Display des OP-1 viel größer ist als das Fenster des Gehäuses? Ungefähr das untere Drittel des OLED-Displays bleibt ungenutzt.
